PCB ชั้นเดียวเทคโนโลยียังคงมีบทบาทสำคัญในอุปกรณ์อิเล็กทรอนิกส์ยุคใหม่ แม้ว่าจะมีโซลูชั่นแบบหลายชั้นเพิ่มขึ้นก็ตาม ตั้งแต่อุปกรณ์ผู้บริโภคที่คำนึงถึงต้นทุนไปจนถึงโมดูลควบคุมทางอุตสาหกรรม ผู้ผลิตยังคงพึ่งพาความเรียบง่าย ความน่าเชื่อถือ และประสิทธิภาพที่คาดการณ์ได้ บทความนี้จะสำรวจพื้นฐานของการออกแบบ PCB แบบชั้นเดียว จัดการกับข้อกังวลของลูกค้าจริงๆ เช่น การควบคุมต้นทุน ความเร็วในการผลิต ความสมบูรณ์ของสัญญาณ และความทนทาน และเน้นย้ำวิธีการปฏิบัติในการเลือกและใช้งานโซลูชันบอร์ดที่เหมาะสม
ดึงมาจากประสบการณ์การผลิตในอุตสาหกรรมและข้อมูลเชิงลึกด้านการผลิตที่เกี่ยวข้องเซินเจิ้น Fanway Technology Co. , Ltdการอภิปรายจะให้คำแนะนำที่เป็นประโยชน์สำหรับวิศวกร ผู้จัดการฝ่ายจัดหา และนักพัฒนาผลิตภัณฑ์ที่กำลังมองหากลยุทธ์การจัดหา PCB ที่เชื่อถือได้ คุณจะได้เรียนรู้เกี่ยวกับวัสดุ การเพิ่มประสิทธิภาพการออกแบบ สถานการณ์การใช้งาน ข้อจำกัด และเกณฑ์การคัดเลือกเพื่อให้แน่ใจว่าโครงการของคุณจะได้รับประโยชน์จากประสิทธิภาพและความเสถียร

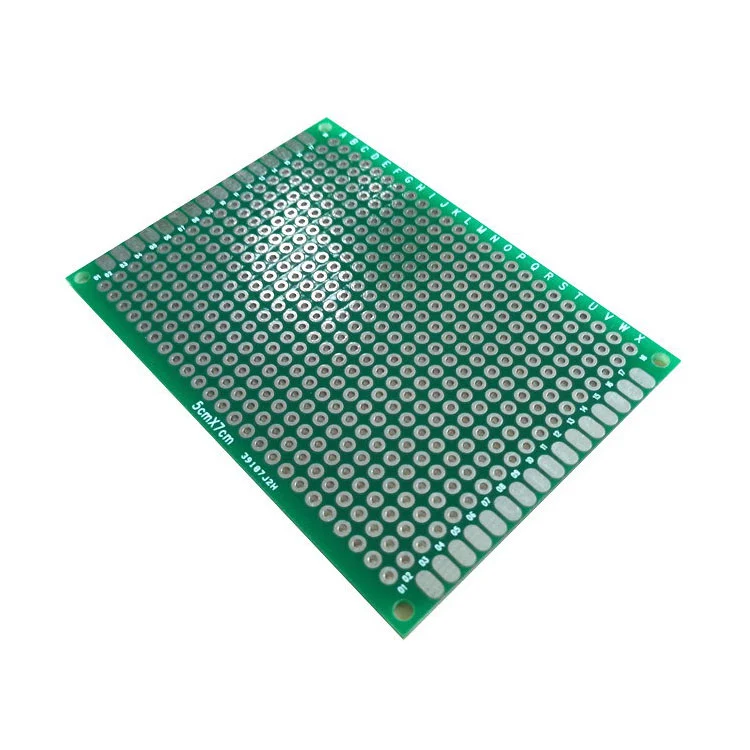

PCB ชั้นเดียวหมายถึงแผงวงจรพิมพ์ที่มีชั้นทองแดงนำไฟฟ้าเพียงชั้นเดียวบนพื้นผิว ชิ้นส่วนอิเล็กทรอนิกส์ถูกติดตั้งไว้ที่ด้านหนึ่งและเชื่อมต่อกันผ่านทางเดินนำไฟฟ้าที่สลักไว้ แม้ว่าผลิตภัณฑ์ขั้นสูงอาจต้องใช้โครงสร้างบอร์ดที่ซับซ้อน แต่อุปกรณ์จำนวนมากก็ทำงานได้อย่างเหมาะสมที่สุดโดยใช้สถาปัตยกรรมที่ไม่ซับซ้อนนี้
ลูกค้ามักเผชิญกับความท้าทายเมื่อต้องสร้างสมดุลระหว่างประสิทธิภาพ ต้นทุน และลำดับเวลาการผลิต โซลูชัน PCB ชั้นเดียวจัดการกับข้อกังวลเหล่านี้ผ่านการผลิตที่ง่ายขึ้น ลดความต้องการวัสดุ และขั้นตอนการตรวจสอบที่ง่ายดาย ผู้ผลิตเช่นเซินเจิ้น Fanway Technology Co. , Ltdใช้ประโยชน์จากกระบวนการผลิตแบบพิเศษเพื่อให้แน่ใจว่าบอร์ดเหล่านี้ตรงตามมาตรฐานความน่าเชื่อถือที่เข้มงวดในขณะที่ยังคงความสามารถในการจ่ายได้
สำหรับผู้ซื้อที่ประเมินการรวมส่วนประกอบหรือวงจรการสร้างต้นแบบ การทำความเข้าใจเทคโนโลยีพื้นฐานนี้จะช่วยเป็นแนวทางในการตัดสินใจโดยมีข้อมูลครบถ้วนซึ่งสอดคล้องกับข้อกำหนดเฉพาะของผลิตภัณฑ์และเป้าหมายวงจรการใช้งาน
PCB ชั้นเดียวทั่วไปประกอบด้วยองค์ประกอบหลายอย่างที่ออกแบบมาเพื่อให้การสนับสนุนทางกลและการเชื่อมต่อทางไฟฟ้า แต่ละชั้นมีส่วนช่วยในเรื่องความทนทานและเสถียรภาพในการทำงาน
| ส่วนประกอบ | คำอธิบาย | บทบาทหน้าที่ |
|---|---|---|
| พื้นผิว | โดยปกติแล้วจะเป็นฐานไฟเบอร์กลาสหรือฟีนอลเรซิน | ให้การสนับสนุนโครงสร้าง |
| ชั้นทองแดง | แผ่นนำไฟฟ้าแผ่นเดียว | สร้างทางเดินไฟฟ้า |
| หน้ากากประสาน | เคลือบป้องกัน | ป้องกันการเกิดออกซิเดชันและกางเกงขาสั้น |
| ซิลค์สกรีน | พิมพ์ฉลาก | ช่วยระบุชุดประกอบ |
โครงสร้างที่ไม่ซับซ้อนนี้ช่วยลดความซับซ้อนในการออกแบบ ทำให้การแก้ไขปัญหาง่ายขึ้น และรับประกันความสม่ำเสมอในการผลิตที่มั่นคง ซึ่งเป็นประโยชน์หลักที่ผู้เชี่ยวชาญด้านการจัดหาจำนวนมากให้ความสำคัญ
ลูกค้ามักแสดงความกังวลเกี่ยวกับขีดจำกัดงบประมาณในการผลิต ความเรียบง่ายในการบำรุงรักษา และความทนทานของผลิตภัณฑ์ โซลูชัน PCB แบบชั้นเดียวจัดการลำดับความสำคัญเหล่านี้ได้โดยตรงผ่านข้อดีหลายประการ
พันธมิตรด้านการผลิตชอบเซินเจิ้น Fanway Technology Co. , Ltdใช้การควบคุมขั้นตอนการทำงานที่ได้รับการปรับปรุงให้ดียิ่งขึ้นซึ่งจะปรับปรุงอัตราผลตอบแทนและลดเวลาดำเนินการ เพื่อให้มั่นใจว่าลูกค้าจะได้รับความต่อเนื่องในการจัดหาที่เชื่อถือได้
เทคโนโลยี Single Layer PCB ยังคงถูกนำมาใช้กันอย่างแพร่หลายในหลายภาคส่วนที่มีความต้องการความหนาแน่นของวงจรอยู่ในระดับปานกลาง
แอปพลิเคชันเหล่านี้แสดงให้เห็นว่าฟังก์ชันการทำงานระดับสูงไม่จำเป็นต้องมีการแบ่งชั้นที่ซับซ้อนเสมอไป โดยเฉพาะอย่างยิ่งเมื่อความต้องการการกำหนดเส้นทางสัญญาณยังคงสามารถจัดการได้
การเลือกใช้วัสดุส่งผลโดยตรงต่อเสถียรภาพทางกลและพฤติกรรมทางไฟฟ้า การเลือกวัสดุพิมพ์ที่เหมาะสมช่วยให้มั่นใจถึงประสิทธิภาพของอุปกรณ์ในระยะยาว
| ประเภทวัสดุ | ข้อดี | การใช้งานทั่วไป |
|---|---|---|
| FR-4 | ความทนทานและราคาที่สมดุล | เครื่องใช้ไฟฟ้าทั่วไป |
| ฟีนอลิก | เป็นมิตรกับงบประมาณ | สินค้าอุปโภคบริโภคที่เรียบง่าย |
| ฐานอลูมิเนียม | การกระจายความร้อน | ระบบแอลอีดี |
ให้คำปรึกษาผู้เชี่ยวชาญด้านการผลิตเช่นเซินเจิ้น Fanway Technology Co. , Ltdช่วยให้ลูกค้าสามารถจับคู่ลักษณะวัสดุกับความต้องการของโครงการได้อย่างมีประสิทธิภาพ
การเพิ่มประสิทธิภาพการออกแบบส่งผลต่อประสิทธิภาพและความสามารถในการผลิตของบอร์ดอย่างมาก วิศวกรควรประเมินเส้นทางการกำหนดเส้นทาง ระยะห่าง และการพิจารณาด้านความร้อนตั้งแต่เนิ่นๆ ของการพัฒนา
การวางแผนเชิงกลยุทธ์ช่วยลดรอบการออกแบบใหม่และช่วยป้องกันความล่าช้าในการผลิต
| ปัจจัย | PCB ชั้นเดียว | PCB หลายชั้น |
|---|---|---|
| ค่าใช้จ่าย | ต่ำกว่า | สูงกว่า |
| ความซับซ้อนของการออกแบบ | เรียบง่าย | ขั้นสูง |
| ความหนาแน่นของสัญญาณ | จำกัด | สูง |
| เวลาในการผลิต | สั้น | อีกต่อไป |
การเปรียบเทียบนี้ช่วยลูกค้าในการเลือกบอร์ดให้สอดคล้องกับความคาดหวังของผลิตภัณฑ์และแผนการลงทุน
โดยทั่วไปการผลิตจะเป็นไปตามขั้นตอนที่ได้มาตรฐานเพื่อให้มั่นใจถึงความแม่นยำและสม่ำเสมอ
การจัดการกระบวนการขั้นสูงที่เซินเจิ้น Fanway Technology Co. , Ltdช่วยให้มั่นใจได้ว่าแต่ละขั้นตอนจะตรงตามความคาดหวังด้านประสิทธิภาพที่เข้มงวดและเกณฑ์มาตรฐานความน่าเชื่อถือ
อุปกรณ์อิเล็กทรอนิกส์ที่เชื่อถือได้จำเป็นต้องมีโปรโตคอลการประเมินที่เข้มงวด ขั้นตอนการทดสอบจะตรวจสอบความต่อเนื่องทางไฟฟ้าและความยืดหยุ่นทางกายภาพ
มาตรการเหล่านี้ช่วยปกป้องเสถียรภาพในการปฏิบัติงานในระยะยาวและความมั่นใจของผู้ใช้
การจัดการงบประมาณการผลิตโดยไม่กระทบต่อประสิทธิภาพยังคงเป็นสิ่งสำคัญอันดับแรกในการซื้อ แนวทางเชิงกลยุทธ์ ได้แก่ :
ความร่วมมือกับซัพพลายเออร์ที่จัดตั้งขึ้นเช่นเซินเจิ้น Fanway Technology Co. , Ltdมักจะให้ประสิทธิภาพที่เพิ่มขึ้นอย่างมีนัยสำคัญและผลลัพธ์ด้านงบประมาณที่คาดการณ์ได้
การเลือกพันธมิตรด้านการผลิตมีอิทธิพลต่อความสำเร็จของโครงการ ด้วยความสามารถในการผลิตที่กว้างขวางและความเชี่ยวชาญด้านวิศวกรรมเซินเจิ้น Fanway Technology Co. , Ltdสนับสนุนลูกค้าผ่านการให้คำปรึกษา การสร้างต้นแบบ และขั้นตอนการผลิตจำนวนมาก ทรัพยากรด้านเทคนิคช่วยให้มั่นใจได้ถึงความเข้ากันได้ของวัสดุ ความถูกต้องของโครงร่าง และความสม่ำเสมอของคุณภาพ
ด้วยการบูรณาการขั้นตอนการตรวจสอบขั้นสูงและกระบวนการประสานงานที่มีประสิทธิภาพ บริษัทช่วยให้ลูกค้าลดความเสี่ยงและรักษาตารางการจัดหาที่มั่นคงในภาคอุตสาหกรรมที่หลากหลาย
ถาม: Single Layer PCB เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนหรือไม่
ตอบ: เหมาะสำหรับวงจรที่มีความต้องการการกำหนดเส้นทางระดับปานกลาง สถาปัตยกรรมสัญญาณที่ซับซ้อนสูงอาจต้องใช้โซลูชันหลายชั้น
ถาม: ปกติการผลิตจะใช้เวลานานแค่ไหน?
ตอบ: โดยปกติแล้ววงจรการผลิตจะสั้นลงเนื่องจากขั้นตอนการประมวลผลง่ายขึ้น โดยเฉพาะอย่างยิ่งเมื่อการออกแบบเสร็จสิ้นแล้ว
ถาม: การใช้งานที่ไวต่อความร้อนสามารถใช้บอร์ดประเภทนี้ได้หรือไม่?
ตอบ: ได้ การเลือกพื้นผิวที่ทำจากอะลูมิเนียมจะช่วยเพิ่มการกระจายความร้อนสำหรับสภาพแวดล้อมที่มีความต้องการสูง
ถาม: ปัจจัยอะไรที่มีอิทธิพลต่อความทนทาน?
ตอบ: การเลือกใช้วัสดุ ความแม่นยำของโครงร่าง และคุณภาพการเคลือบ ล้วนมีส่วนช่วยให้มีอายุการใช้งานยาวนาน
ถาม: ฉันจะเริ่มสอบถามโครงการได้อย่างไร
ตอบ: การแบ่งปันข้อกำหนดการออกแบบกับผู้ผลิตที่มีประสบการณ์ช่วยให้มั่นใจในการประเมินและคำแนะนำที่ถูกต้อง
เทคโนโลยี PCB ชั้นเดียวยังคงนำเสนอโซลูชันที่เชื่อถือได้สำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการความเสถียร ประสิทธิภาพ และการผลิตที่คำนึงถึงต้นทุน การทำความเข้าใจการออกแบบโครงสร้าง การเลือกใช้วัสดุ และการจัดตำแหน่งการใช้งาน ช่วยให้ผู้มีอำนาจตัดสินใจสามารถบรรลุผลลัพธ์ที่ดีที่สุดโดยไม่ต้องซับซ้อนโดยไม่จำเป็น
หากคุณกำลังวางแผนผลิตภัณฑ์อิเล็กทรอนิกส์ใหม่หรือประเมินกลยุทธ์การจัดหา การเป็นพันธมิตรกับผู้ผลิตที่มีประสบการณ์สามารถสร้างความแตกต่างได้อย่างมีนัยสำคัญ ความสามารถด้านวิศวกรรมและการผลิตของเซินเจิ้น Fanway Technology Co. , Ltdพร้อมที่จะสนับสนุนเส้นทางการพัฒนาของคุณ —ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับความต้องการของคุณและค้นพบโซลูชันที่ออกแบบมาเพื่อช่วยให้โครงการของคุณประสบความสำเร็จ
