จากการออกแบบ PCB ไปจนถึงการผลิตจำนวนมาก Fanway ให้บริการการผลิต PCB แบบเปลี่ยนเร็วเป็นโซลูชั่นแบบครบวงจรเพื่อตอบสนองความต้องการโครงการที่หลากหลายของคุณและเร่งเวลาสู่ตลาด

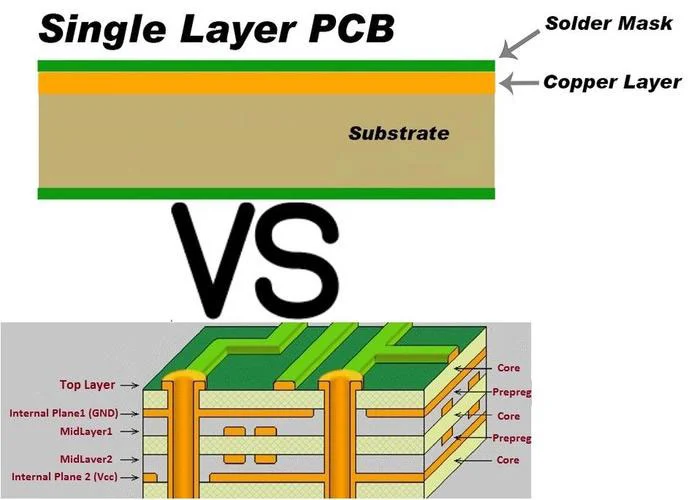

PCB เลเยอร์เดี่ยวหรือที่เรียกว่าแผงวงจรพิมพ์ด้านเดียวเป็นรูปแบบที่ง่ายที่สุดของการออกแบบ PCB มันประกอบด้วยลามิเนตชั้นทองแดงนำไฟฟ้าเดี่ยวบนพื้นผิวที่ไม่นำไฟฟ้า (เช่น FR-4) โดยมีส่วนประกอบที่ติดตั้งอยู่ด้านหนึ่งและร่องรอยที่ถูกกำหนดเส้นทางไปทางฝั่งตรงข้าม ทางออกที่ดีที่สุดสำหรับวงจรที่มีความซับซ้อนต่ำมีการใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคแหล่งจ่ายไฟและการควบคุมอุตสาหกรรมเนื่องจากกระบวนการผลิตที่เหมาะสมและรวดเร็ว
PCB ชั้นเดียวที่มีค่าใช้จ่ายวัสดุและการผลิตที่ต่ำกว่าเมื่อเทียบกับการออกแบบหลายชั้น
กระบวนการง่าย ๆ ช่วยลดเวลาตะกั่วเพราะไม่จำเป็นต้องมีการเคลือบและผ่านการขุดเจาะ
ความเสี่ยงขั้นต่ำของการเยื้องศูนย์
ผู้เชี่ยวชาญออนไลน์ 24/7 พร้อมที่จะช่วยเหลือคุณเสมอ
| พารามิเตอร์ | ช่วงทั่วไป |
| ความหนาของบอร์ด | 0.4 มม. ถึง 3.2 มม. |
| ความหนาของทองแดง | 1/2 ออนซ์ถึง 3 ออนซ์ |
| ความกว้างการติดตามขั้นต่ำ | 0.2 มม. (8mil) |
| รูเจาะขั้นต่ำ | 0.3 มม. (12mil) |
| การตกแต่งพื้นผิว | Hasl, OSP, enight |
| อุณหภูมิการทำงาน | -50 ° C ถึง +105 ° C (ขึ้นอยู่กับวัสดุ) |
| ข้อดี | ข้อ จำกัด |
| ✔ราคาต่ำเป็นพิเศษ | ❌ไม่มีหลายชั้นหรือผ่านการสนับสนุน |
| ✔ง่ายต่อการซ่อมแซม/แก้ไข | ❌ความหนาแน่นของการกำหนดเส้นทางที่ จำกัด |
| ✔เวลาตอบสนองที่รวดเร็ว | ❌ไม่เหมาะสมสำหรับการออกแบบความถี่สูง (> 100MHz) |
| ✔น้ำหนักเบาและกะทัดรัด | ❌ประสิทธิภาพการระบายความร้อนลดลง |
การเตรียมวัสดุ:ลามิเนตทองแดงด้านเดียว
การแกะสลัก:ลบทองแดงที่ไม่ต้องการเพื่อสร้างร่องรอย
การขุดเจาะ:สร้างหลุมสำหรับส่วนประกอบผ่านหลุม
Mask และ Silkscreen:ใช้การเคลือบป้องกันและทำเครื่องหมาย
พื้นผิวเสร็จสิ้น:ตัวเลือกรวมถึง HASL (การปรับระดับอากาศร้อน) หรือ OSP
อุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค:เครื่องคิดเลขไฟ LED ของเล่น
ระบบพลังงาน:ตัวแปลง AC/DC รีเลย์
การควบคุมอุตสาหกรรม:เซ็นเซอร์ตัวควบคุมมอเตอร์
