การประกอบ PCB คืออะไร และเหตุใดจึงมีความสำคัญกับทุกโครงการอิเล็กทรอนิกส์

เมื่อฉันเข้าร่วมครั้งแรกแฟนเวย์ภารกิจของเรานั้นเรียบง่าย — เพื่อมอบคุณภาพสูงการประกอบ PCBบริการที่ทำให้การออกแบบของลูกค้าเป็นจริงอย่างมีประสิทธิภาพและเชื่อถือได้ ในช่วงหลายปีที่ผ่านมา ฉันได้เรียนรู้ว่าลูกค้าจำนวนมากยังคงไม่แน่ใจว่าจริงๆ แล้วการประกอบ PCB เกี่ยวข้องกับอะไร ปัจจัยใดที่ส่งผลต่อคุณภาพ และวิธีเลือกซัพพลายเออร์ที่เหมาะสม ฉันขอแบ่งปันสิ่งที่เราได้เรียนรู้จากหลายปีที่ผ่านมาในฝ่ายการผลิต และเหตุใดจึงสามารถสร้างหรือทำลายผลิตภัณฑ์อิเล็กทรอนิกส์ของคุณได้

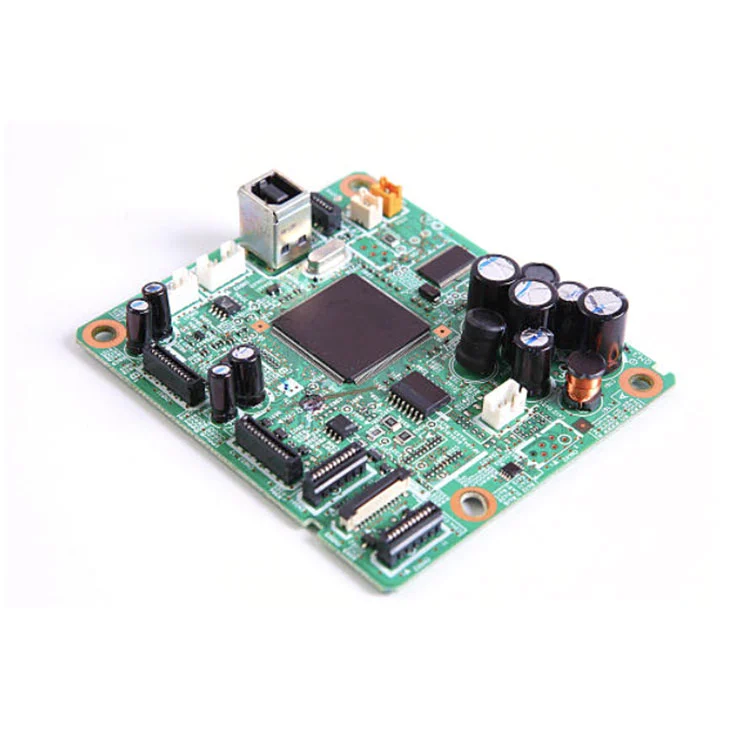

PCB Assembly


การประกอบ PCB หมายถึงอะไรจริง ๆ แล้ว

การประกอบ PCB (PCBA) คือกระบวนการติดตั้งชิ้นส่วนอิเล็กทรอนิกส์เข้ากับแผงวงจรพิมพ์ (PCB) เป็นขั้นตอนสำคัญที่การออกแบบของคุณจะกลายเป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้งานได้ โดยทั่วไปการติดตั้งจะมีสองประเภทหลัก:

  • SMT (เทคโนโลยีการยึดพื้นผิว)– ส่วนประกอบถูกติดตั้งโดยตรงบนพื้นผิว PCB

  • THT (เทคโนโลยีทะลุ)– ส่วนประกอบถูกสอดเข้าไปในรูและบัดกรีเพื่อความทนทานเป็นพิเศษ

ที่ FANWAY เราผสมผสานเทคนิคทั้งสองเข้าด้วยกันโดยขึ้นอยู่กับการออกแบบของลูกค้า ทำให้มั่นใจในความน่าเชื่อถือในการเชื่อมต่อและความเสถียรของประสิทธิภาพในระดับสูง


กระบวนการประกอบ PCB ทำงานอย่างไร

ตั้งแต่ต้นแบบไปจนถึงการผลิตจำนวนมาก แต่ละขั้นตอนจะต้องมีความแม่นยำ ต่อไปนี้เป็นกระบวนการที่เรียบง่ายที่เราปฏิบัติตาม:

ขั้นตอน คำอธิบายกระบวนการ วัตถุประสงค์
1 การพิมพ์แบบวางประสาน ใช้สารบัดกรีอย่างแม่นยำบนแผ่น PCB
2 เลือกและวาง ติดตั้งส่วนประกอบด้วยเครื่องจักรอัตโนมัติความเร็วสูง
3 การบัดกรีแบบรีโฟลว์ ละลายกาวประสานเพื่อยึดส่วนประกอบให้แน่น
4 การตรวจสอบ (AOI/เอ็กซ์เรย์) ตรวจจับข้อบกพร่อง เช่น สะพานประสานหรือชิ้นส่วนที่หายไป
5 การแทรกผ่านรู ติดตั้งส่วนประกอบขนาดใหญ่หรือหนักด้วยตนเองหรือโดยการบัดกรีแบบคลื่น
6 การทดสอบขั้นสุดท้าย ตรวจสอบฟังก์ชันการทำงานเต็มรูปแบบก่อนจัดส่ง

แต่ละบอร์ดผ่านการควบคุมคุณภาพอย่างเข้มงวดและระบบตรวจสอบอัตโนมัติเพื่อรับประกันความสม่ำเสมอ


อะไรคือพารามิเตอร์หลักของบริการประกอบ PCB ของเรา

ที่ FANWAY เรามุ่งเน้นไปที่ความยืดหยุ่น ความแม่นยำ และความรวดเร็ว ด้านล่างนี้คือพารามิเตอร์หลักที่ลูกค้าของเรามักถามเกี่ยวกับ:

พารามิเตอร์ ช่วงข้อมูลจำเพาะ
จำนวนชั้น PCB 1-20 ชั้น
ความหนาของบอร์ด 0.4 มม. – 3.2 มม
ขนาดส่วนประกอบ 01005 ถึง 120 x 120 มม
ประเภทบัดกรี ไร้สารตะกั่ว / HASL / ENIG
ประเภทการประกอบ SMT, THT, แบบผสม
ตัวเลือกการทดสอบ AOI, ICT, การทดสอบการทำงาน, เอ็กซ์เรย์
เวลานำ 3-10 วันทำการ (ขึ้นอยู่กับปริมาณ)

พารามิเตอร์เหล่านี้ช่วยให้มั่นใจได้ว่าเราสามารถจัดการทั้งบอร์ดผู้บริโภคทั่วไปและระบบควบคุมอุตสาหกรรมที่ซับซ้อนได้อย่างมีประสิทธิภาพเท่าเทียมกัน


ทำไมคุณควรเลือก FANWAY สำหรับการประกอบ PCB

ลูกค้าจำนวนมากมาหาเราหลังจากประสบปัญหาคุณภาพที่ไม่สอดคล้องหรือการจัดส่งล่าช้าจากโรงงานอื่น นี่คือสิ่งที่เราได้ทำเพื่อแก้ไขปัญหาเหล่านั้น:

  • การตรวจสอบคุณภาพ 100%ก่อนจัดส่งไม่ใช่การสุ่มตรวจสอบ

  • การสร้างต้นแบบอย่างรวดเร็วภายในไม่กี่วันสำหรับโครงการเร่งด่วน

  • การสนับสนุนการจัดหาส่วนประกอบจากซัพพลายเออร์ระดับโลกที่เชื่อถือได้

  • การปรับแต่งแบบเต็มตั้งแต่การเพิ่มประสิทธิภาพการออกแบบไปจนถึงการทดสอบ

  • ใบเสนอราคาที่โปร่งใสโดยไม่มีค่าใช้จ่ายแอบแฝง

เราเข้าใจดีว่าการเผชิญกับปัญหา PCB ในระหว่างการเปิดตัวผลิตภัณฑ์อาจมีค่าใช้จ่ายสูงเพียงใด นั่นเป็นเหตุผลที่วิศวกรของเราให้คำแนะนำ DFM (การออกแบบเพื่อการผลิต) ล่วงหน้าเพื่อลดความเสี่ยงและลดระยะเวลาในการออกสู่ตลาด


คุณจะเริ่มต้นใช้งาน FANWAY PCB Assembly ได้อย่างไร

หากคุณกำลังพัฒนาผลิตภัณฑ์อิเล็กทรอนิกส์ใหม่หรือต้องการพันธมิตรการประกอบ PCB ที่เชื่อถือได้ ทีมงานของเราที่แฟนเวย์พร้อมที่จะช่วยเหลือ เราจะตรวจสอบไฟล์ Gerber รายการ BOM และข้อกำหนดพิเศษของคุณภายในไม่กี่ชั่วโมง และแจ้งใบเสนอราคาและระยะเวลารอคอยสินค้าที่ปรับให้เหมาะสม

📩 ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับโครงการต่อไปของคุณหรือขอใบเสนอราคาฟรี มาสร้างไอเดียของคุณให้เป็นบอร์ดประสิทธิภาพสูงที่เชื่อถือได้และโดดเด่นในตลาดอย่างแท้จริง
