Fanway มีความเชี่ยวชาญในการส่งมอบบริการประกอบ PCB แบบ end-to-end ที่มีประสิทธิภาพและเชื่อถือได้ซึ่งปรับให้เหมาะกับความต้องการเฉพาะของคุณเพื่อเร่งความสำเร็จของผลิตภัณฑ์ของคุณ
SMT stencil หรือที่รู้จักกันในชื่อ PCB stencil เป็นเครื่องมือสำคัญในกระบวนการผลิต SMT ฟังก์ชั่นหลักคือเพื่อให้แน่ใจว่าการบัดกรีคุณภาพสูงของส่วนประกอบอิเล็กทรอนิกส์ผ่านการพิมพ์บัดกรีที่แม่นยำ ไม่ว่าจะเป็นการผลิตจำนวนมากหรือการประกอบที่มีความแม่นยำสูง SMT stencil มีบทบาทสำคัญในการปรับปรุงประสิทธิภาพการผลิตลดต้นทุนและสร้างความมั่นใจในคุณภาพของผลิตภัณฑ์ Fanway เชี่ยวชาญในการฉลุเลเซอร์ตัดสำหรับชุด PCB นำเสนอความแม่นยำที่ไม่มีใครเทียบได้อย่างรวดเร็วและการสนับสนุนระดับโลก เราวิศวกรความแม่นยำ SMT stencils ที่ออกแบบมาเพื่อเพิ่มประสิทธิภาพกระบวนการเทคโนโลยี Mount Surface (SMT) ของคุณ ในฐานะพันธมิตรที่เชื่อถือได้สำหรับผู้ผลิต PCBA ทั่วโลกการเขียนลายฉลุด้วยเลเซอร์ของเราทำให้มั่นใจได้ว่าการวางตำแหน่งการวางบัดกรีที่สอดคล้องกันลดข้อบกพร่องและประสิทธิภาพการผลิตที่เพิ่มขึ้น

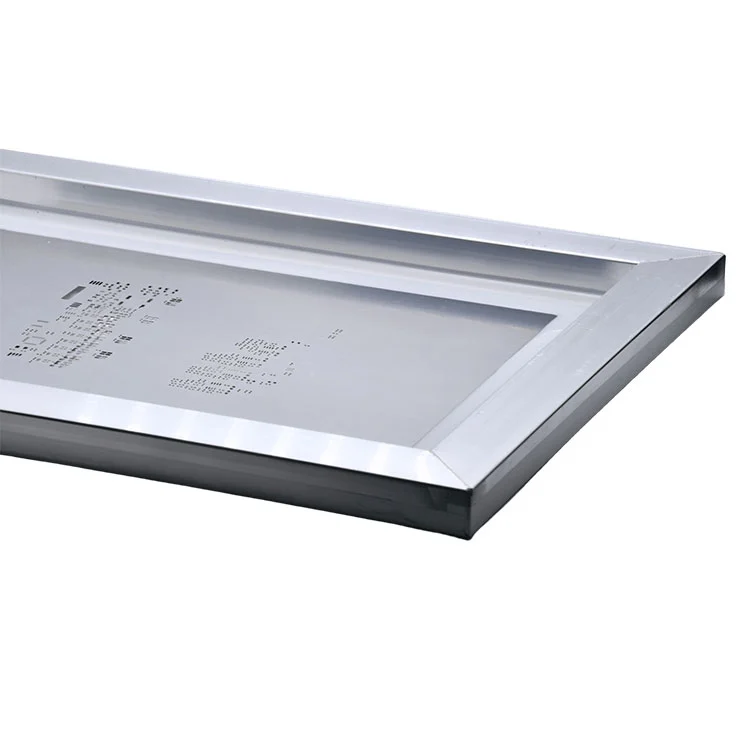

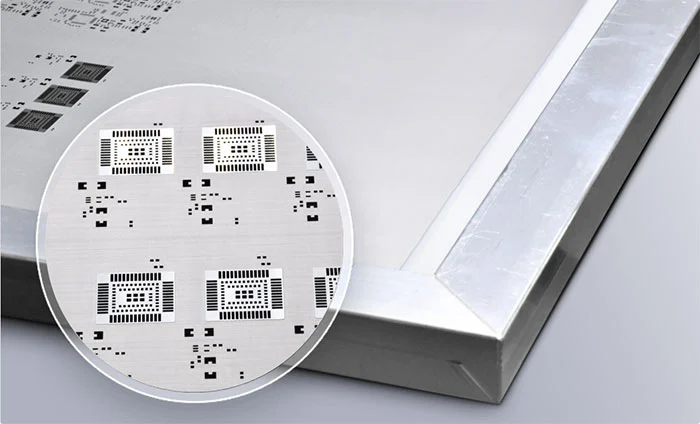

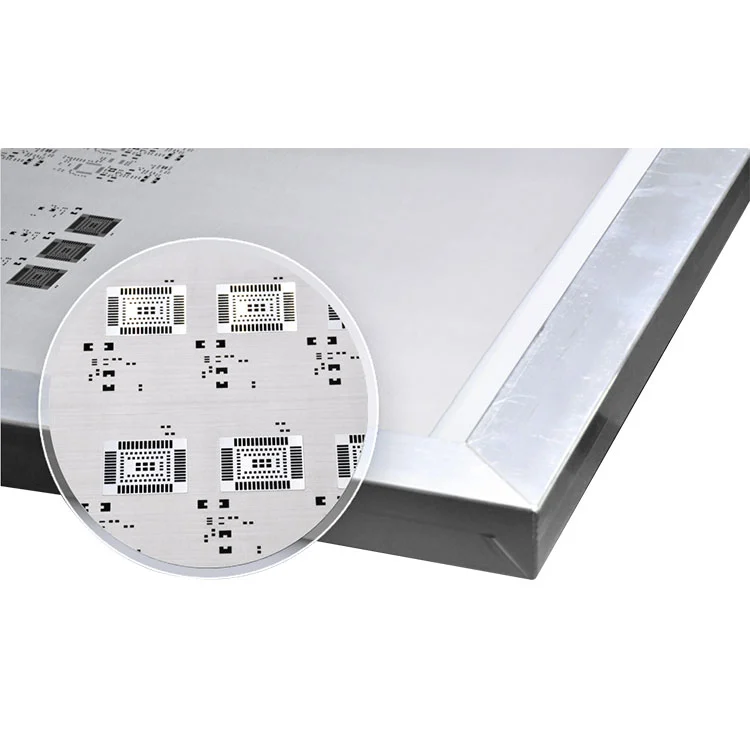

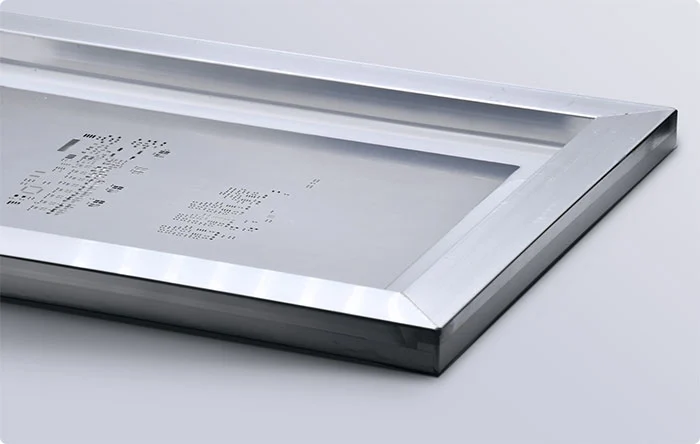

ลายฉลุนี้ได้รับการแก้ไขภายในกรอบที่แข็งอย่างถาวรด้วยความช่วยเหลือของเส้นขอบตาข่าย เส้นขอบตาข่ายนี้ช่วยให้ฟอยล์ลายฉลุยืดให้แน่นเพื่อให้มั่นใจว่าพื้นผิวแบนและเสถียร การยืดกล้ามเนื้อแน่นนี้คือการพิมพ์ที่มีความแม่นยำสูง เมื่อเทียบกับลายฉลุ SMT ที่ไม่มีกรอบมันสะดวกกว่าเนื่องจากไม่จำเป็นต้องยืดลายฉลุด้วยตัวเองและเหมาะสำหรับการผลิตปริมาณสูง

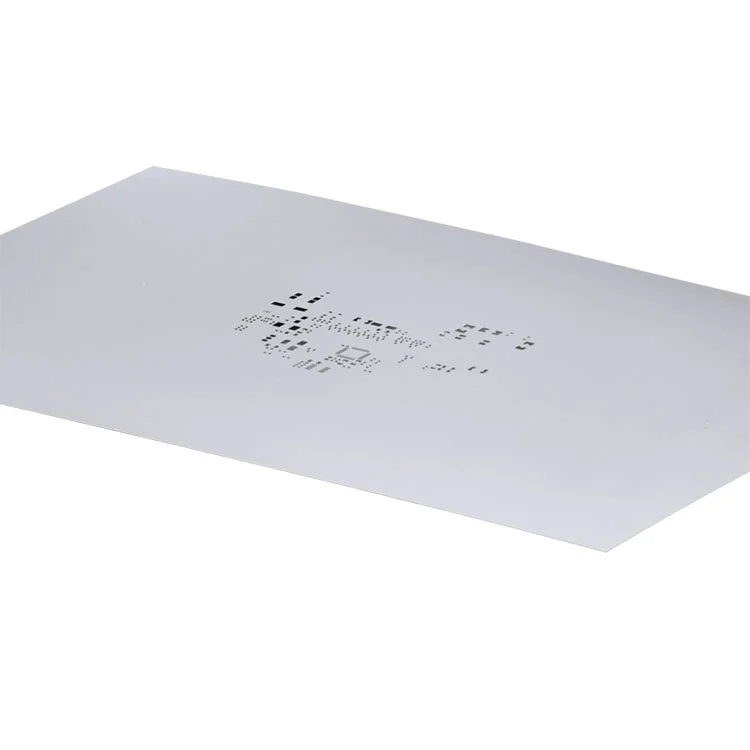

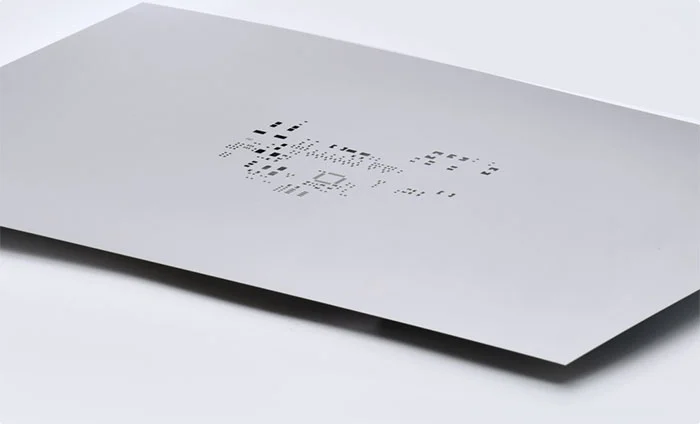

stencils SMT ที่ไม่มีเฟรมหรือที่รู้จักกันในชื่อฟอยล์เป็นแผ่นเลเซอร์ 100% คุณสามารถใช้กับเฟรมที่นำกลับมาใช้ใหม่ได้ เมื่อเทียบกับลายฉลุกรอบมันมีโซลูชันที่คุ้มค่าและเป็นมิตรกับสิ่งแวดล้อม เป็นผลให้ดีที่สุดสำหรับการวิ่งระยะสั้นและชุดประกอบ PCB ต้นแบบ นอกจากนี้คุณสามารถใช้มันได้ทั้งในมือและการบัดกรีเครื่อง
ลายฉลุเหล่านี้ทำเองจากไฟล์ CAD หรือไฟล์ Gerber และออกแบบมาสำหรับการพิมพ์วางด้วยมือ ด้วยการใช้ stencils ต้นแบบ SMT คุณสามารถกำจัดข้อผิดพลาดการพิมพ์หลีกเลี่ยงความจำเป็นในการบัดกรีด้วยตนเองของส่วนประกอบลงบนแผงวงจรเร่งกระบวนการประกอบ PCB
ระบบเลเซอร์ที่ทันสมัยของเราบรรลุความแม่นยำ ** ± 0.01 มม. ** ทำให้มั่นใจได้ว่าการจัดตำแหน่งที่สมบูรณ์แบบด้วยไฟล์การออกแบบ PCB ของคุณ (Gerber/ODB ++) เหมาะสำหรับส่วนประกอบที่ดี (ลงไปที่ 01005) และเลย์เอาต์ที่ซับซ้อน
เลือกจาก 304/316 สแตนเลสหรือนิกเกิลไฟฟ้าเพื่อความทนทานที่เหนือกว่า ลายฉลุของเราทนต่อรอบพิมพ์ 100,000+ ในขณะที่ยังคงความหมายของขอบ
- ขนาดของรูรับแสงและรูปร่างที่เหมาะกับ BOM ของคุณ
-ตัวเลือกเฟรม: นาโนเคลือบด้วยความตึงเครียดหรือเฟรมที่นำกลับมาใช้ใหม่ได้
- โซลูชันขั้นตอนสำหรับความหนา PCB แบบผสม
stencils ต้นแบบใน 24 ชั่วโมง | คำสั่งซื้อจำนวนมากใน 3-5 วัน
DHL/FedEx จัดส่งไปยัง 50+ ประเทศ
✔แอปพลิเคชันที่กว้าง:SMT stencils สามารถใช้สำหรับกระบวนการผลิต PCB เกือบทั้งหมดและไม่ จำกัด เฉพาะเทคนิคการผลิตเฉพาะใด ๆ
✔ความแม่นยำและความสม่ำเสมอสูง:SMT stencils ตรวจสอบให้แน่ใจว่าตำแหน่งของแผ่นรองพื้นบัดกรีมีความแม่นยำสูงและขนาดรูรับแสงสอดคล้องกัน
✔สั้นลงเวลาประกอบ PCB:ด้วย stencils SMT สามารถใช้การประสานกับ PCB ทั้งหมดได้ในขั้นตอนเดียวลดเวลาการประกอบอย่างมีนัยสำคัญ
| ลายฉลุเลเซอร์ | ลายฉลุเลเซอร์ตัดมีความแม่นยำสูงและเหมาะสำหรับส่วนประกอบที่ดี |
| etch stencil สารเคมี | etch stencil สารเคมีมีประสิทธิภาพมากที่สุดและเหมาะสำหรับการผลิต SMT มาตรฐาน |
| step-up/step-down stencil | stencil step-up/step-down เป็นตัวเลือกที่ดีที่สุดเมื่อออกแบบส่วนประกอบที่ต้องการความหนาที่แตกต่างกันของการวางบัดกรี |
| ลายฉลุไฟฟ้า | stencil electroformed ให้ความแม่นยำสูงเป็นพิเศษและเหมาะสำหรับการใช้งานที่น่าเชื่อถือสูง |
ถาม: ฉันจะเลือกความหนาของลายฉลุที่ถูกต้องได้อย่างไร?
ตอบ: โดยทั่วไป 0. 1 มม. ถึง 0. 2 มม. ขึ้นอยู่กับประเภทของการวางบัดกรีข้อกำหนดการออกแบบ PCB และขนาดส่วนประกอบ
ถาม: อายุการใช้งานของ SMT stencil คืออะไร?
ตอบ: โดยทั่วไป 10, 000 รอบ แต่ขึ้นอยู่กับความถี่ที่ใช้งานได้ดีเพียงใดและดูแลรักษาได้ดีแค่ไหนผ่านการทำความสะอาด
ถาม: คุณสามารถเสนอ stencils SMT ต้นแบบได้หรือไม่?
ตอบ: ใช่เราทำได้ กรุณากรุณาระบุไฟล์การออกแบบ PCB สำหรับการปรับแต่ง
