PCB ความถี่สูงเทคโนโลยีเป็นสิ่งจำเป็นสำหรับระบบ RF ไมโครเวฟ และระบบดิจิตอลความเร็วสูงสมัยใหม่ที่ทำงานในช่วง GHz เมื่อความถี่เพิ่มขึ้น การสูญเสียสัญญาณ อิมพีแดนซ์ไม่ตรงกัน และการรบกวนทางแม่เหล็กไฟฟ้า กลายเป็นความท้าทายในการออกแบบที่สำคัญ คู่มือที่ครอบคลุมนี้จะอธิบายว่า PCB ความถี่สูงปรับปรุงความสมบูรณ์ของสัญญาณได้อย่างไร สำรวจวัสดุ กลยุทธ์การออกแบบ กระบวนการผลิต ปัจจัยด้านต้นทุน และวิธีแก้ปัญหาเชิงปฏิบัติสำหรับประเด็นปัญหาทางวิศวกรรมทั่วไป ไม่ว่าคุณกำลังพัฒนาโมดูล 5G, เรดาร์ยานยนต์, ระบบดาวเทียม หรืออุปกรณ์สื่อสารความเร็วสูง บทความนี้จะให้ข้อมูลเชิงลึกทางเทคนิคที่ชัดเจนเพื่อช่วยให้คุณบรรลุประสิทธิภาพที่มั่นคงและเชื่อถือได้

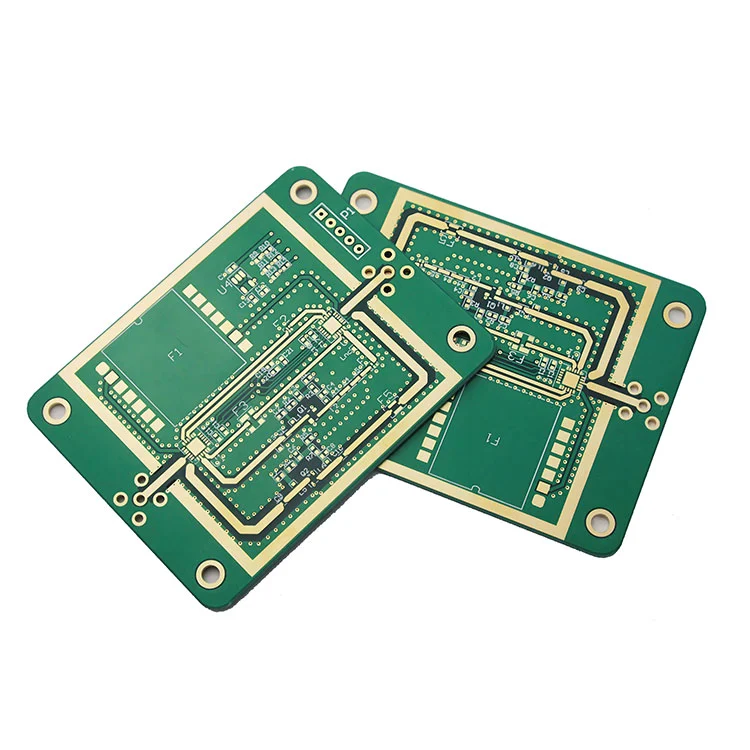

PCB ความถี่สูงได้รับการออกแบบทางวิศวกรรมเพื่อให้ทำงานได้อย่างน่าเชื่อถือที่ความถี่โดยทั่วไปสูงกว่า 500 MHz และมักจะขยายไปสู่ช่วงหลาย GHz ในระดับเหล่านี้ แม้แต่การเปลี่ยนแปลงเล็กน้อยในคุณสมบัติไดอิเล็กตริก ความหยาบของทองแดง และเรขาคณิตของรอยตัด ก็อาจส่งผลกระทบอย่างมีนัยสำคัญต่อพฤติกรรมของวงจร
ต่างจากบอร์ดทั่วไป การออกแบบ PCB ความถี่สูงต้องใช้วัสดุที่สูญเสียน้อย มีการควบคุมอิมพีแดนซ์อย่างเข้มงวด และมีความคลาดเคลื่อนในการผลิตที่แม่นยำ เพื่อให้มั่นใจว่าสามารถคาดการณ์การส่งสัญญาณได้
เมื่อความถี่เพิ่มขึ้น:
เทคโนโลยี PCB ความถี่สูงจัดการกับความท้าทายเหล่านี้โดยการรวมวัสดุขั้นสูงเข้ากับวิธีการออกแบบที่เหมาะสมที่สุด
| วัสดุ | ค่าคงที่ไดอิเล็กทริก (Dk) | การสูญเสียแทนเจนต์ (Df) | แอปพลิเคชัน |
|---|---|---|---|
| ดัดแปลง FR-4 | 4.2–4.5 | 0.015–0.02 | การออกแบบ GHz ที่ต่ำกว่า |
| โรเจอร์สลามิเนต | 2.2–3.5 | 0.0009–0.003 | คลื่นความถี่วิทยุและไมโครเวฟ |
| ที่ใช้ PTFE | 2.0–2.5 | ต่ำมาก | ดาวเทียมและเรดาร์ |
| ไฮโดรคาร์บอนเซรามิก | 3.0–3.5 | ต่ำ | เรดาร์ยานยนต์ 77GHz |
ผู้ผลิตเช่นเซินเจิ้น Fanway Technology Co. , Ltd ตรวจสอบความเสถียรและความสม่ำเสมอของไดอิเล็กตริกอย่างรอบคอบก่อนการผลิต
การออกแบบสแต็กอัพที่มีประสิทธิภาพช่วยปรับปรุงการป้องกันและความสมบูรณ์ของสัญญาณ
| ชั้น | การทำงาน |
|---|---|
| สูงสุด | การกำหนดเส้นทางสัญญาณ RF |
| ภายใน 1 | เครื่องบินภาคพื้นดิน |
| ภายใน 2 | เครื่องบินพลัง |
| ด้านล่าง | การป้องกัน / สัญญาณทุติยภูมิ |
การอ้างอิงกราวด์ที่เหมาะสมจะลด EMI ให้เหลือน้อยที่สุดและเพิ่มความสม่ำเสมอของอิมพีแดนซ์
การผลิต PCB ความถี่สูงต้องการ:
เซินเจิ้น Fanway Technology Co., Ltd ใช้การควบคุมกระบวนการที่เข้มงวดเพื่อให้มั่นใจถึงประสิทธิภาพทางไฟฟ้าที่เสถียรในทุกแบตช์
ตัวขับเคลื่อนต้นทุน ได้แก่ การเลือกใช้วัสดุ จำนวนเลเยอร์ ความทนทานต่ออิมพีแดนซ์ และความซับซ้อนในการทดสอบ การออกแบบซ้อนกันแบบไฮบริดที่รวมวัสดุ RF เข้ากับแกนมาตรฐานสามารถสร้างสมดุลระหว่างต้นทุนและประสิทธิภาพได้
ประเมิน:
เซินเจิ้น Fanway Technology Co., Ltd ให้บริการโซลูชั่นการผลิต PCB ความถี่สูงที่ครอบคลุม รวมถึงบอร์ดไฮบริดหลายวัสดุ การควบคุมอิมพีแดนซ์ที่แม่นยำ การสร้างต้นแบบอย่างรวดเร็ว และขั้นตอนการทดสอบที่เข้มงวด ทีมวิศวกรของพวกเขาสนับสนุนลูกค้าตั้งแต่การทบทวนการออกแบบไปจนถึงการผลิตจำนวนมาก เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอในแอปพลิเคชัน GHz
คำถามที่ 1: ฉันควรพิจารณาวัสดุ PCB ความถี่สูงที่ความถี่ใด
โดยทั่วไปจะสูงกว่า 500 MHz โดยเฉพาะอย่างยิ่งเมื่อทำงานในช่วงหลาย GHz
คำถามที่ 2: FR-4 มาตรฐานสามารถรองรับการใช้งาน RF ได้หรือไม่
การออกแบบความถี่ต่ำมีจำกัดเท่านั้น แนะนำให้ใช้วัสดุ RF โดยเฉพาะเพื่อความเสถียรที่ดีขึ้น
คำถามที่ 3: พารามิเตอร์ที่สำคัญที่สุดคืออะไร
การสูญเสียแทนเจนต์ (Df) ส่งผลอย่างมากต่อการลดทอนสัญญาณ
คำถามที่ 4: ฉันจะลดการสะท้อนของสัญญาณได้อย่างไร
ตรวจสอบให้แน่ใจว่ามีการควบคุมอิมพีแดนซ์ที่แม่นยำและการออกแบบสแต็คอัพที่เหมาะสม
คำถามที่ 5: ฉันจะเริ่มโครงการได้อย่างไร
ปรึกษากับผู้ผลิตที่มีประสบการณ์เพื่อตรวจสอบไฟล์การออกแบบก่อนการประดิษฐ์
PCB ความถี่สูงมีบทบาทสำคัญในการรักษาความสมบูรณ์ของสัญญาณ ลดการสูญเสีย และรับประกันประสิทธิภาพที่เสถียรในระบบ GHz ขั้นสูง ตั้งแต่การเลือกใช้วัสดุไปจนถึงการผลิตที่มีความแม่นยำ ทุกรายละเอียดมีความสำคัญ
หากคุณกำลังมองหาการสนับสนุนด้านการผลิต PCB ความถี่สูงที่เชื่อถือได้และมีประสิทธิภาพสูงเซินเจิ้น Fanway Technology Co. , Ltdพร้อมให้คำแนะนำจากผู้เชี่ยวชาญและความเป็นเลิศด้านการผลิต
มีโครงการ RF หรือโครงการความเร็วสูงใหม่ในการพัฒนาหรือไม่?ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดทางเทคนิคของคุณ และรับโซลูชันที่ปรับให้เหมาะกับความต้องการ PCB ความถี่สูงของคุณ
