Fanway มีความเชี่ยวชาญในการส่งมอบบริการประกอบ PCB แบบ end-to-end ที่มีประสิทธิภาพและเชื่อถือได้ซึ่งปรับให้เหมาะกับความต้องการเฉพาะของคุณเพื่อเร่งความสำเร็จของผลิตภัณฑ์ของคุณ
ในฐานะซัพพลายเออร์ระยะยาวของบริการประกอบ PCB PCB ระดับมืออาชีพสำหรับลูกค้าในอุตสาหกรรมต่างๆ Fanway มีความเชี่ยวชาญในการผลิตสัญญาอิเล็กทรอนิกส์เราใช้ประโยชน์จากอุปกรณ์ SMT ที่มีความแม่นยำและทีมผู้เชี่ยวชาญด้านเทคนิคเพื่อช่วยในการออกแบบต้นแบบการทดสอบ PCBA และการผลิตที่มีประสิทธิภาพสูง ติดต่อเราโดยตรงเพื่อขอใบเสนอราคา
SMT เป็นกระบวนการสำหรับการประกอบอุปกรณ์อิเล็กทรอนิกส์ ส่วนประกอบอิเล็กทรอนิกส์ที่ให้มานั้นติดตั้งกับพื้นผิวของ PCB (แผงวงจรพิมพ์) เป็นกระบวนการที่มีความยืดหยุ่นและยืดหยุ่นสูงช่วยให้ผู้ผลิตวางส่วนประกอบต่าง ๆ บนบอร์ด PCB
ข้อดีของการประกอบ Surface Mount PCB (SMT Technology):ความหนาแน่นของการประกอบสูง, ขนาดเล็กของผลิตภัณฑ์อิเล็กทรอนิกส์, น้ำหนักเบา, ปริมาตรและน้ำหนักของส่วนประกอบการยึดพื้นผิวมีเพียงประมาณ 1/10 ของส่วนประกอบผ่านรูแบบดั้งเดิมความน่าเชื่อถือสูงความต้านทานการสั่นสะเทือนที่แข็งแกร่งและอัตราข้อบกพร่องต่ำของข้อต่อประสาน

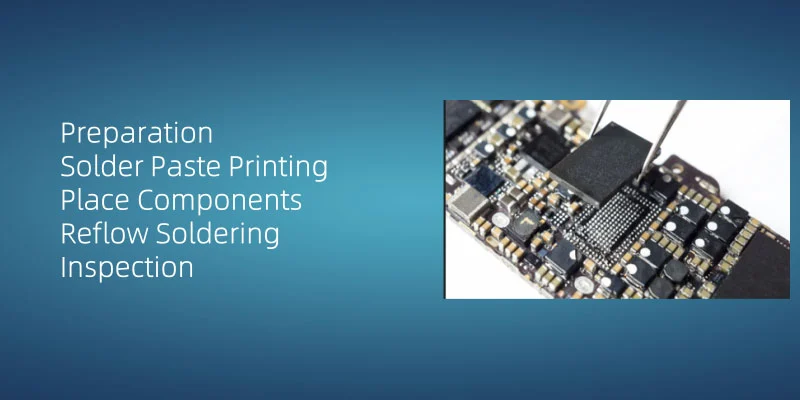

การออกแบบเทคโนโลยี Surface Mount (SMT) และกระบวนการประกอบของ PCB (แผงวงจรพิมพ์) ประกอบด้วยห้าขั้นตอนพื้นฐาน:
1. การเตรียม
ขั้นแรกผู้ปฏิบัติงานจะต้องตรวจสอบให้แน่ใจว่าพื้นผิวการทำงานสะอาดและเป็นระเบียบและสวมสายรัดข้อมือป้องกันสแตติกและเสื้อผ้า ESD-safe เพื่อรักษาสภาพแวดล้อมการทำงานที่ปลอดภัยเพื่อให้ไฟฟ้าคงที่ปราศจากส่วนประกอบที่สร้างความเสียหาย
2. การพิมพ์บัดกรี
การใช้บัดกรีวางกับ PCB เป็นกระบวนการหลักในเทคโนโลยี Surface Mount (SMT) เครื่องพิมพ์ stencil อัตโนมัติฝากวางวางและคุณภาพการสะสมของมันมีอิทธิพลอย่างยิ่งมีอิทธิพลอย่างมากต่อการประสานความน่าเชื่อถือร่วมกัน ในระหว่างการใช้งานให้ตรวจสอบความสม่ำเสมอของการวางและปริมาณที่เหมาะสมเพื่อป้องกันข้อบกพร่องเช่นการสะสมที่ไม่เพียงพอหรือมากเกินไป ที่ Fanway เราใช้ SPI (การตรวจสอบการวางบัดกรี) เพื่อตรวจสอบพารามิเตอร์ระดับเสียงวาง
3. ส่วนประกอบวาง
วางส่วนประกอบ Surface Mount Device (SMD) บนแผงวงจรพิมพ์ (PCB) โดยทั่วไปแล้วส่วนประกอบ SMD จะถูกวางโดยเครื่องตำแหน่งอัตโนมัติอย่างมีประสิทธิภาพและแม่นยำ เครื่องใช้เคล็ดลับการดูดเพื่อรับส่วนประกอบจากถาดและวางตำแหน่งอย่างแม่นยำในตำแหน่งที่กำหนดบน PCB
4. การบัดกรี reflow
ส่วนประกอบได้รับการแก้ไขบน PCB ผ่านการบัดกรีรีด การวางบัดกรีจะถูกทำให้ร้อนเพื่อละลายจึงเชื่อมส่วนประกอบเข้ากับ PCB อย่างแน่นหนา กระบวนการนี้ต้องการการควบคุมที่แม่นยำของโปรไฟล์อุณหภูมิและเวลาเพื่อให้แน่ใจว่ามีความสมบูรณ์ของข้อต่อประสาน
5. การตรวจสอบ
ต้องมีการตรวจสอบและทดสอบอย่างละเอียดหลังจากการบัดกรีรีด ตรวจสอบให้แน่ใจว่าส่วนประกอบทั้งหมดได้รับการเชื่อมอย่างเหมาะสมและแผงวงจรทำงานตามปกติไม่มีข้อต่อเย็นและวงจรลัดวงจร
หลังจากกระบวนการเชื่อมเสร็จสิ้นการตรวจสอบอย่างละเอียดและการทดสอบจะดำเนินการเพื่อให้แน่ใจว่าส่วนประกอบทั้งหมดจะได้รับการเชื่อมอย่างเหมาะสมและฟังก์ชั่นของแผงวงจรทำงานตามปกติ
* การประกอบระบบที่สมบูรณ์
* การจัดการวัสดุและการควบคุม
* การตรวจสอบย้อนกลับและการจัดการป้องกันข้อผิดพลาดและการควบคุม
* การทดสอบ/ การตรวจสอบ/ อายุ
* ขนาดองค์ประกอบ SMT ขั้นต่ำ: 01005
* ระดับต่ำสุด (BGA):0.2 มม.
* ขนาด PCB ขั้นต่ำ:5050 มม.
* ขนาด PCB สูงสุด:910600 มม.
* ความแม่นยำของอุปกรณ์ที่ดีที่สุด:+/- 25um

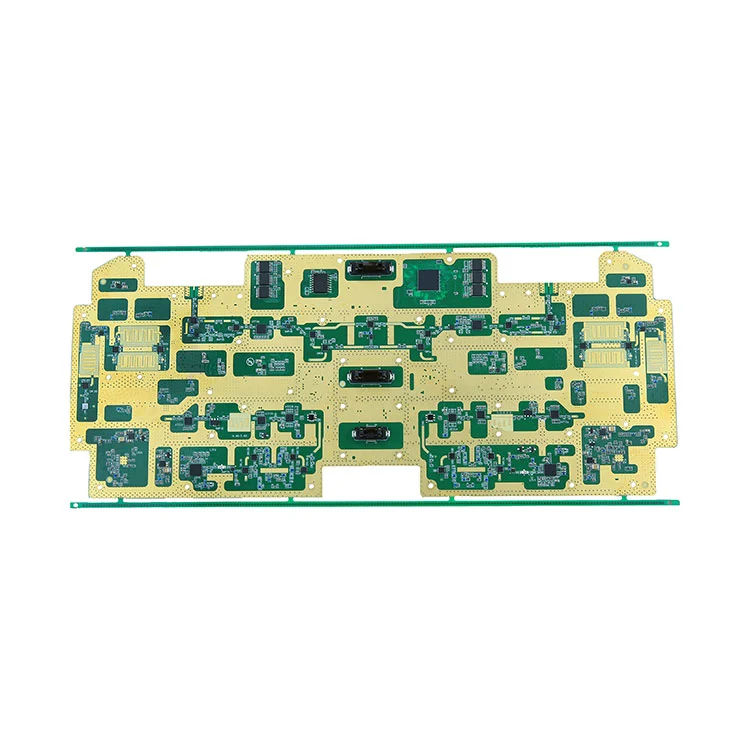

* ประเภท: เครื่องมือวัด* จำนวนส่วนประกอบ: 136* ปริมาณของส่วนประกอบ: 2729* บัดกรี reflow reflow แบบสองด้าน* ขนาดแพ็คเกจขั้นต่ำ: 0402* ระยะห่างขั้นต่ำของส่วนประกอบ: 0.4ph qfn

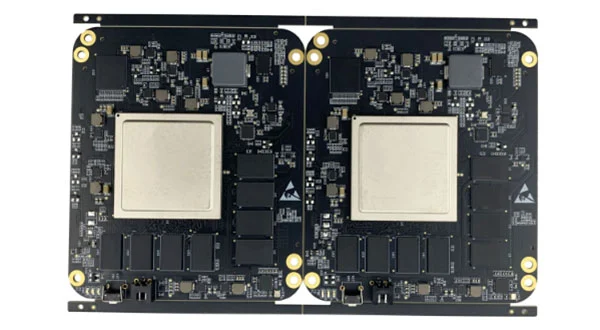

* ประเภท: การควบคุมอุตสาหกรรม* จำนวนส่วนประกอบ: 68* ปริมาณของส่วนประกอบ: 1131* การบัดกรี reflow ตะกั่วสองด้าน +การบัดกรีคลื่นเดียว* จำนวนการบัดกรี BGA: 13* ขนาดแพ็คเกจขั้นต่ำ: 0402* ระยะห่างขั้นต่ำของส่วนประกอบ: 0.5ph qfn

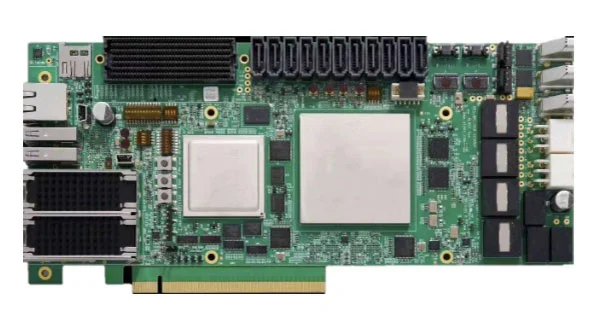

* ประเภท: เมนบอร์ดควบคุมอุตสาหกรรม* จำนวนส่วนประกอบ: 187* ปริมาณของส่วนประกอบ: 1920* การบัดกรี reflow ตะกั่วสองด้าน +การบัดกรีคลื่นเดียว* ขนาดแพ็คเกจขั้นต่ำ: 0402* ระยะห่างขั้นต่ำของส่วนประกอบ: 0.4 มม.
