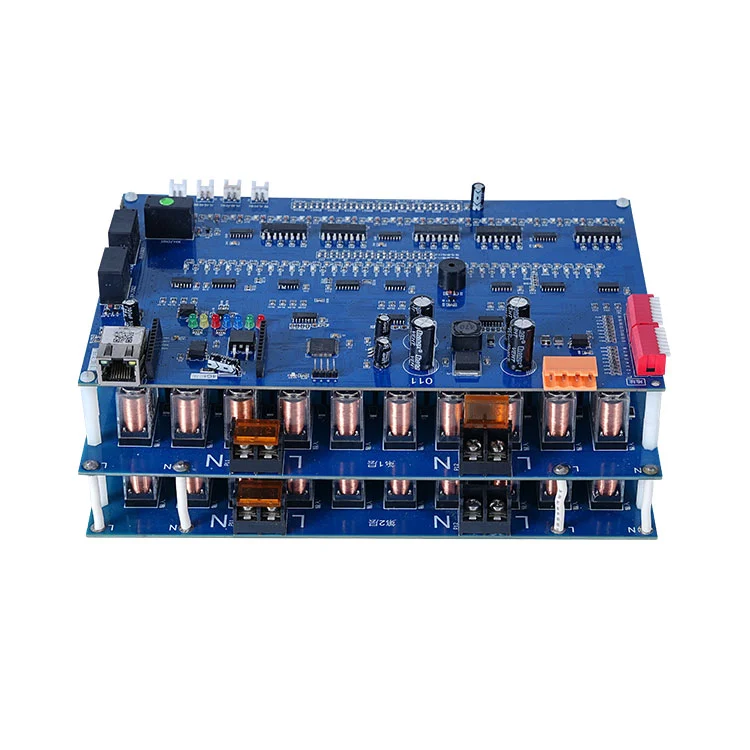

แฟนเวย์การประกอบ PCB SMTมอบประสิทธิภาพการผลิตเชิงปฏิบัติที่เหนือกว่าความเร็วในการจัดวางตามทฤษฎี ประสิทธิภาพที่แท้จริงได้รับผลกระทบจากการออกแบบบอร์ด ส่วนประกอบ การตรวจสอบ และห่วงโซ่อุปทานในการผลิตอุปกรณ์อิเล็กทรอนิกส์
ทั่วทั้งสาขาการผลิตอุปกรณ์อิเล็กทรอนิกส์ ความเร็วในการจัดวางมักอ้างอิงในแง่ทฤษฎี อย่างไรก็ตาม ประสิทธิภาพในโลกแห่งความเป็นจริงขึ้นอยู่กับความซับซ้อนของบอร์ด การผสมผสานส่วนประกอบ วงจรการตรวจสอบ และแม้กระทั่งเสถียรภาพของห่วงโซ่อุปทาน นี่คือเหตุผลว่าทำไมจึงต้องเข้าใจการวัดส่วนประกอบต่อชั่วโมง (CPH) ภายในระบบการผลิตที่กว้างขึ้น แทนที่จะเป็นตัวเลขแบบแยกส่วน
ในภาพรวมการผลิตอุปกรณ์อิเล็กทรอนิกส์ในปัจจุบัน สายการประกอบ PCB จะไม่ถูกประเมินด้วยความเร็วสูงสุดของเครื่องจักรเพียงอย่างเดียวอีกต่อไป แต่จะถูกวัดโดยปริมาณงานที่ยั่งยืนภายใต้ข้อจำกัดด้านคุณภาพ
เครื่องหยิบและวางความเร็วสูงอาจโฆษณาอัตราการจัดวางตามทฤษฎีที่สูงมาก แต่ผลผลิตจริงจะถูกกำหนดโดย:
- การเปลี่ยนแปลงขนาดส่วนประกอบ (01005 ถึง BGA ขนาดใหญ่)
- ข้อกำหนดความแม่นยำของตำแหน่ง
- หยุดการตรวจสอบชั่วคราว (SPI, AOI, X-ray)
- ระยะเวลาการเปลี่ยนแปลงระหว่างการรันผลิตภัณฑ์
- การเพิ่มประสิทธิภาพการเขียนโปรแกรมและการตั้งค่าตัวป้อน
ซึ่งหมายความว่า "ส่วนประกอบต่อชั่วโมง" เป็นช่วงไดนามิกแทนที่จะเป็นค่าคงที่
ระบบ SMT ที่ทันสมัยส่วนใหญ่ทำงานตามส่วนประกอบต่อนาที (CPM) ที่ระดับเครื่องจักร เมื่อปรับขนาดเป็นแบบเต็มสายการผลิต เครื่องจักรหลายเครื่องจะทำงานแบบขนาน ซึ่งหมายความว่าปริมาณงานจะถูกรวมเข้าด้วยกัน แต่ยังถูกจำกัดด้วยปัญหาคอขวด เช่น สถานีตรวจสอบและการปรับสมดุลการไหลซ้ำ
ในทางปฏิบัติ หัวตำแหน่งขั้นสูงเพียงตัวเดียวอาจมีตำแหน่งเกินหมื่นตำแหน่งต่อชั่วโมงภายใต้สภาวะที่เหมาะสม แต่สายการประกอบ PCB แบบเต็มจะต้องคำนึงถึงการซิงโครไนซ์ระหว่างหลายขั้นตอน
สายการผลิต SMT สมัยใหม่ไม่ใช่เครื่องจักรเพียงเครื่องเดียว แต่เป็นระบบนิเวศที่มีการประสานงานกัน ขั้นตอนทั่วไป ได้แก่:
- การพิมพ์แบบวางประสาน (การตรวจสอบ SPI)
- การจัดวางส่วนประกอบความเร็วสูง
- การบัดกรีแบบรีโฟลว์
- การตรวจสอบด้วยแสงและโครงสร้าง (AOI/X-ray)
- การทดสอบการทำงาน
แต่ละขั้นตอนมีอิทธิพลต่อปริมาณงานที่มีประสิทธิผลของทั้งระบบ แม้ว่าการจัดวางจะรวดเร็วมาก การตรวจสอบดาวน์สตรีมและลูปการแก้ไขจะรับประกันความเสถียรและลดการแพร่กระจายของข้อบกพร่อง
ปัจจัยที่สำคัญที่สุดประการหนึ่งที่ส่งผลต่อปริมาณงานคือการแก้ไขวิชันซิสเต็ม ระบบ SMT ขั้นสูงใช้การจัดตำแหน่งด้วยแสงแบบเรียลไทม์เพื่อแก้ไขตำแหน่งของส่วนประกอบก่อนการจัดวาง
ซึ่งช่วยให้ทันสมัยการประกอบ PCB SMTเส้นเพื่อรักษาความแม่นยำระดับไมครอน มักจะอยู่ภายใน ±25μm แม้ว่าสิ่งนี้จะช่วยเพิ่มความน่าเชื่อถือ แต่ก็ยังมีการหยุดชั่วคราวเล็กน้อยในขั้นตอนการทำงานที่ต้องสมดุลกับความเร็ว
ผลลัพธ์ที่ได้คือระบบที่ "รวดเร็ว" ไม่เพียงถูกกำหนดโดยความเร็วของตำแหน่งดิบเท่านั้น แต่ยังรวมถึงความสามารถในการรวมการแก้ไขความแม่นยำอย่างมีประสิทธิภาพด้วย
เพื่อให้เข้าใจปริมาณงานจริงได้ดีขึ้น ให้พิจารณาสภาพแวดล้อมการผลิตแบบหลายสายการผลิต ในกรณีนี้ Fanway ดำเนินการ 8 สายการผลิต SMT พร้อมความสามารถในการวางตำแหน่งความเร็วสูง
แต่ละบรรทัดสามารถบรรลุปริมาณตำแหน่งที่สูงมากตามทฤษฎีในรอบ 24 ชั่วโมง อย่างไรก็ตาม ผลลัพธ์ที่เกิดขึ้นจริงจะขึ้นอยู่กับความซับซ้อนของผลิตภัณฑ์และรอบการตรวจสอบ
| พารามิเตอร์ | ช่วงค่าทั่วไป | หมายเหตุ |
| ความเร็วของตำแหน่งต่อบรรทัด | มากถึง 10 ล้านตำแหน่ง / 24 ชม | ค่าสูงสุดทางทฤษฎีภายใต้เงื่อนไขที่ปรับให้เหมาะสม |
| ช่วงส่วนประกอบ | 01005 ถึง 50 มม. × 50 มม. BGA | รวมถึงแพ็คเกจละเอียดและแพ็คเกจขนาดใหญ่ |
| ครอบคลุมการตรวจสอบ | SPI + AOI + เอ็กซ์เรย์ 100% | การตรวจสอบหลายขั้นตอน |
| การฟื้นตัวของต้นแบบ | ~72 ชม | รอบการตรวจสอบที่รวดเร็ว |
| เป้าหมายอัตราข้อบกพร่อง | <0.5% | ขึ้นอยู่กับกระบวนการ |
ในทางปฏิบัติ เอาต์พุตของ PCB Assembly เป็นที่เข้าใจได้ดีที่สุดว่าเป็นความสมดุลระหว่างความเร็วและความเสถียร การทำงานที่ความเร็วสูงต้องได้รับการตรวจสอบอย่างต่อเนื่องโดยระบบการตรวจสอบเพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอ
ความเข้าใจผิดที่พบบ่อยในการผลิตอุปกรณ์อิเล็กทรอนิกส์ก็คือ การวางตำแหน่งที่เร็วกว่าจะนำไปสู่ประสิทธิภาพที่สูงขึ้นเสมอ ในความเป็นจริง ความเร็วที่มากเกินไปโดยไม่มีการควบคุมอาจทำให้เกิดความไร้ประสิทธิภาพที่ซ่อนอยู่ได้
เมื่อความเร็วของตำแหน่งเกินเกณฑ์กระบวนการที่เหมาะสม ปัญหาหลายประการอาจปรากฏขึ้น:
- ส่วนประกอบที่ไม่ตรงแนวต้องทำซ้ำ
- เอฟเฟกต์การเชื่อมประสานหรือการฝังศพ
- เพิ่มอัตราการปฏิเสธการตรวจสอบ
- รอบการดีบักเพิ่มเติมระหว่างการทดสอบ
ปัญหาเหล่านี้จะไม่ปรากฏในตัวเลขปริมาณงานดิบในทันที แต่ส่งผลกระทบอย่างมากต่อลำดับเวลาการส่งมอบขั้นสุดท้าย
ด้วยเหตุนี้จึงมีความทันสมัยการประกอบ PCB SMTกลยุทธ์ให้ความสำคัญกับการปรับให้เหมาะสมอย่างสมดุลมากกว่าความเร็วตามทฤษฎีสูงสุด
นอกเหนือจากความสามารถของเครื่องจักรแล้ว วิศวกรรมกระบวนการยังมีบทบาทสำคัญในการรักษาผลผลิตที่มั่นคง
องค์ประกอบสำคัญ ได้แก่ :
- การวิเคราะห์ DFM (การออกแบบเพื่อการผลิต) เพื่อลดความซับซ้อนของตำแหน่ง
- เพิ่มประสิทธิภาพการจัดเรียงตัวป้อนเพื่อลดเวลาเดินเครื่องของเครื่องให้เหลือน้อยที่สุด
- ลูปข้อเสนอแนะแบบเรียลไทม์ระหว่าง AOI และระบบตำแหน่ง
- การประสานงานห่วงโซ่อุปทานเพื่อหลีกเลี่ยงการหยุดชะงักของวัสดุ
ปัจจัยเหล่านี้ทำให้มั่นใจได้ว่าความสามารถด้านความเร็วสูงจะแปลงไปสู่ประสิทธิภาพการผลิตในโลกแห่งความเป็นจริงที่สม่ำเสมอ
ผลิตภัณฑ์ประเภทต่างๆ จำเป็นต้องมีการกำหนดค่า SMT ที่แตกต่างกัน เครื่องใช้ไฟฟ้า แผงควบคุมอุตสาหกรรม และโมดูลยานยนต์ ต่างมีข้อจำกัดที่แตกต่างกันในเรื่องความหนาแน่นของการจัดวางและความเข้มงวดในการตรวจสอบ
สภาพแวดล้อมการประกอบ PCB ที่ยืดหยุ่นจึงต้องปรับการกำหนดค่าไลน์แบบไดนามิก แทนที่จะอาศัยการตั้งค่าคงที่เพียงครั้งเดียว
เมื่อประเมินความสามารถของการประกอบ PCB ในแง่ของส่วนประกอบต่อชั่วโมง การพิจารณาประสิทธิภาพระดับระบบจะมีความหมายมากกว่าการพิจารณาข้อมูลจำเพาะของเครื่องจักรแบบแยกเดี่ยว
ประเด็นสำคัญสามประการเกิดขึ้น:
- ปริมาณงานขึ้นอยู่กับห่วงโซ่การผลิตทั้งหมด ไม่ใช่แค่ความเร็วในการจัดวาง
- ระบบการตรวจสอบเป็นส่วนสำคัญต่อความเสถียรของเอาต์พุต ไม่ใช่ค่าใช้จ่ายเพิ่มเติม
- ประสิทธิภาพที่แท้จริงเกิดขึ้นได้จากความสมดุลระหว่างความเร็ว ความแม่นยำ และความสามารถในการทำซ้ำ
ในการพัฒนาอุปกรณ์อิเล็กทรอนิกส์ยุคใหม่ ความสมดุลนี้มักจะมีความสำคัญมากกว่าประสิทธิภาพเชิงตัวเลขสูงสุด
ท้ายที่สุดแล้วการประกอบ PCB SMTควรเข้าใจถึงประสิทธิภาพว่าเป็นความสมดุลที่ประสานกันของการจัดวางความเร็วสูง การควบคุมความแม่นยำ และการตรวจสอบหลายชั้น เพื่อให้มั่นใจว่าระบบอิเล็กทรอนิกส์สามารถย้ายจากแนวคิดไปสู่การดำเนินการที่เชื่อถือได้พร้อมความเสถียรที่คาดการณ์ได้
