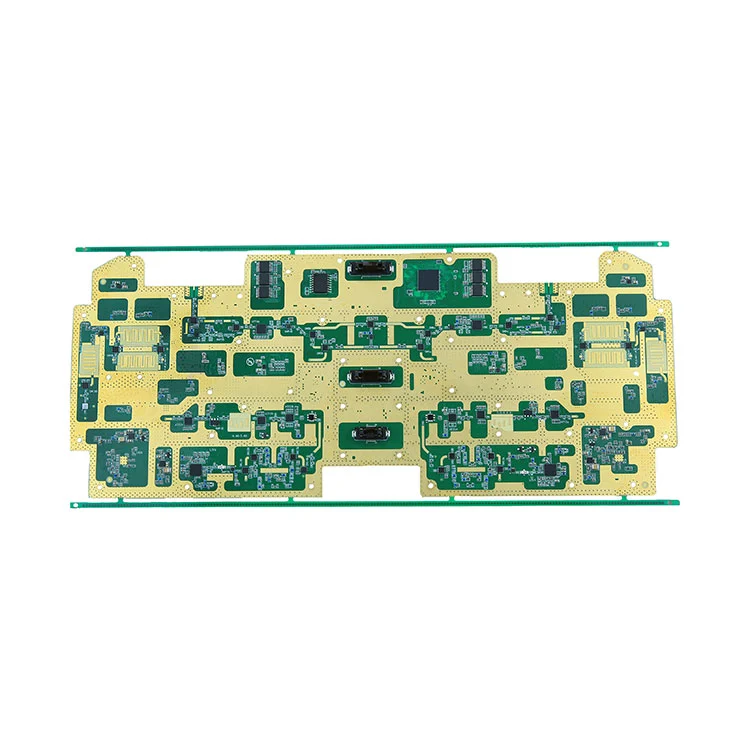

Surface Mount PCB Assembly คืออะไร และเหตุใดจึงมีความสำคัญ

แอสเซมบลี Surface Mount PCB คืออะไร?

การประกอบ PCB แบบยึดพื้นผิว หมายถึงกระบวนการประกอบอิเล็กทรอนิกส์ที่ส่วนประกอบต่างๆ ติดตั้งโดยตรงบนพื้นผิวของแผงวงจรพิมพ์ (PCB) แทนที่จะสอดผ่านรู กระบวนการนี้อาศัยเทคโนโลยี Surface Mount (SMT) และอุปกรณ์ Surface Mount (SMD) ซึ่งช่วยให้มีความหนาแน่นของส่วนประกอบที่สูงขึ้นและลดต้นทุนการผลิต SMT แพร่หลายในอุตสาหกรรมอิเล็กทรอนิกส์ เนื่องจากมีประสิทธิภาพ ความสามารถในการขยายขนาด และคุณประโยชน์ด้านประสิทธิภาพ

เทคโนโลยี Surface Mount แตกต่างจาก Through-Hole อย่างไร

ความแตกต่างหลักระหว่างเทคโนโลยี Surface Mount (SMT) และเทคโนโลยี Through-Hole (THT) อยู่ที่วิธีการต่อส่วนประกอบไฟฟ้าเข้ากับ PCB:

เหตุใดจึงต้องใช้ชุดประกอบ PCB Surface Mount

• ความหนาแน่นของส่วนประกอบที่สูงขึ้น:SMT ช่วยให้สามารถใส่ชิ้นส่วนได้มากขึ้นบนบอร์ดขนาดเล็ก
• ลดต้นทุนการผลิต:ระบบอัตโนมัติช่วยลดต้นทุนแรงงานและข้อผิดพลาดในการทำซ้ำ
• เพิ่มประสิทธิภาพทางไฟฟ้า:SMT ลดความยาวตะกั่ว ปรับปรุงคุณภาพสัญญาณ
• รอบการผลิตที่เร็วขึ้น:กระบวนการหยิบและวางและจัดเรียงอัตโนมัติช่วยให้การผลิตเร็วขึ้น
• ความยืดหยุ่นในการออกแบบ:สามารถเติมพื้นผิวกระดานทั้งสองได้

ส่วนประกอบใดที่ใช้กันทั่วไปในการประกอบ PCB Surface Mount

SMT มีส่วนประกอบหลายประเภท นี่คือสิ่งที่พบบ่อยที่สุด:

ขั้นตอนกระบวนการสำคัญในการประกอบ Surface Mount คืออะไร

1. การพิมพ์ลายฉลุ:วางประสานถูกนำไปใช้กับแผ่น PCB โดยใช้ลายฉลุ
2. เลือกและวาง:เครื่องจักรจะวาง SMD ลงบนสารบัดกรีอย่างแม่นยำ
3. การบัดกรีแบบรีโฟลว์:PCB ผ่านเตาอบแบบรีโฟลว์เพื่อละลายสารบัดกรี
4. การตรวจสอบและควบคุมคุณภาพ:การตรวจสอบ AOI, เอ็กซ์เรย์ และออปติคัลตรวจสอบความถูกต้องของการประกอบ
5. การทดสอบขั้นสุดท้าย:การทดสอบการทำงานยืนยันประสิทธิภาพ

จะจัดการกับความท้าทายในการชุมนุมทั่วไปได้อย่างไร?

การประกอบ SMT อาจเผชิญกับความท้าทายหลายประการ เช่น การฝังหิน การบัดกรี และวงจรเปิด แนวทางปฏิบัติที่ดีที่สุด ได้แก่ :

• ปรับเค้าโครง PCB ให้เหมาะสม:การออกแบบแผ่นและระยะห่างที่เหมาะสมเพื่อลดปัญหาการบัดกรี
• ปรับแต่งโปรไฟล์ Reflow:โปรไฟล์อุณหภูมิที่ปรับแต่งเพื่อข้อต่อบัดกรีที่สอดคล้องกัน
• ใช้วัสดุคุณภาพสูง:สารบัดกรีและส่วนประกอบที่เชื่อถือได้ช่วยปรับปรุงความสม่ำเสมอ
• ดำเนินการ QA ที่แข็งแกร่ง:ใช้ AOI, X-ray และ ICT เพื่อตรวจจับข้อบกพร่องตั้งแต่เนิ่นๆ

ต้องใช้วัสดุอะไรบ้างสำหรับ SMT

จะมั่นใจในคุณภาพและความน่าเชื่อถือของการประกอบ Surface Mount ได้อย่างไร

ชุดประกอบยึดบนพื้นผิวคุณภาพสูงต้องมีการทดสอบและการตรวจสอบอย่างเข้มงวด วิธีการสำคัญได้แก่:

• การตรวจสอบด้วยแสงอัตโนมัติ (AOI):ตรวจจับส่วนประกอบที่ขาดหายไป ขั้ว และปัญหาการบัดกรี
• การตรวจเอ็กซ์เรย์:เผยข้อบกพร่องของข้อต่อประสานที่ซ่อนอยู่
• การทดสอบในวงจร (ICT):ทดสอบประสิทธิภาพทางไฟฟ้าในระดับส่วนประกอบ
• การทดสอบการทำงาน:ตรวจสอบพฤติกรรมของวงจรเต็มรูปแบบภายใต้สภาวะจริง

QA แบบรวมช่วยให้มั่นใจได้ว่า PCB เป็นไปตามมาตรฐานด้านประสิทธิภาพและความน่าเชื่อถือตามที่คาดหวังในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

แนวโน้มในอนาคตของการประกอบ PCB Surface Mount คืออะไร?

แนวโน้มสำคัญหลายประการกำลังกำหนดอนาคตของ SMT:

• การย่อขนาด:ฟอร์มแฟคเตอร์ที่เล็กกว่าและส่วนประกอบ micro-SMD
• ระบบอัตโนมัติขั้นสูง:การเลือกและวางที่ขับเคลื่อนด้วย AI และการตอบสนองกระบวนการแบบเรียลไทม์
• อุปกรณ์อิเล็กทรอนิกส์ที่พิมพ์แบบ 3 มิติ:การผลิตแบบเติมเนื้อจะผสานรวมกับ SMT
• การตรวจสอบอัจฉริยะ:การเรียนรู้ของเครื่องช่วยเพิ่มการตรวจจับข้อบกพร่อง

แนวโน้มเหล่านี้ทำให้มั่นใจได้ว่า Surface Mount PCB Assembly จะมีการพัฒนาอย่างต่อเนื่อง ปรับปรุงประสิทธิภาพและลดวงจรการผลิต

คำถามที่พบบ่อย

แอสเซมบลี Surface Mount PCB คืออะไร

การประกอบ PCB แบบยึดพื้นผิว หมายถึงกระบวนการติดตั้งชิ้นส่วนอิเล็กทรอนิกส์โดยตรงบนพื้นผิวของ PCB โดยใช้กระบวนการ SMT มันมาแทนที่การประกอบรูทะลุแบบดั้งเดิมในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ส่วนใหญ่ เนื่องจากมีประสิทธิภาพและคุณประโยชน์ในการย่อขนาด

เทคโนโลยี Surface Mount ปรับปรุงประสิทธิภาพอย่างไร

SMT ปรับปรุงประสิทธิภาพโดยการลดความยาวตะกั่ว ซึ่งช่วยลดความเหนี่ยวนำและความต้านทาน สิ่งนี้จะเพิ่มความสมบูรณ์ของสัญญาณและช่วยให้บอร์ดทำงานที่ความถี่ที่สูงขึ้นและมีสัญญาณรบกวนน้อยลง

อุตสาหกรรมใดที่ได้ประโยชน์มากที่สุดจากการประกอบการยึดบนพื้นผิว?

อุตสาหกรรมต่างๆ เช่น เครื่องใช้ไฟฟ้า ยานยนต์ อุปกรณ์ทางการแพทย์ การบินและอวกาศ และโทรคมนาคม พึ่งพา SMT เป็นอย่างมาก เนื่องจากความต้องการส่วนประกอบอิเล็กทรอนิกส์ที่กะทัดรัด เชื่อถือได้ และมีประสิทธิภาพสูง

มีความท้าทายอะไรบ้างในการประกอบการยึดบนพื้นผิว?

ความท้าทายรวมถึงการจัดการส่วนประกอบที่มีขนาดเล็กมาก การรับรองการใช้งานบัดกรีที่แม่นยำ และการหลีกเลี่ยงข้อบกพร่อง เช่น หลุมศพหรือสะพานประสาน ระบบควบคุมกระบวนการและการตรวจสอบขั้นสูงมีความจำเป็นในการบรรเทาปัญหาเหล่านี้

เหตุใดการควบคุมคุณภาพจึงมีความสำคัญใน SMT

การควบคุมคุณภาพช่วยให้มั่นใจในความน่าเชื่อถือและฟังก์ชันการทำงานในผลิตภัณฑ์สำเร็จรูป ด้วยส่วนประกอบที่มีความหนาแน่นสูงและการประกอบอัตโนมัติ ข้อบกพร่องอาจนำไปสู่ความล้มเหลวในภาคสนามได้อย่างรวดเร็ว กระบวนการต่างๆ เช่น การตรวจสอบ AOI และการเอ็กซเรย์ ตรวจพบปัญหาก่อนการทดสอบขั้นสุดท้าย
