หนึ่งลายฉลุ SMTเป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดแต่มักถูกมองข้ามในการผลิตอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ โดยจะกำหนดความแม่นยำในการตกสะสมของสารบัดกรี การจัดตำแหน่งส่วนประกอบ และผลผลิตการประกอบ PCB โดยรวมโดยตรง คู่มือที่ครอบคลุมนี้จะสำรวจว่าสเตนซิล SMT คืออะไร ทำงานอย่างไร ประเภทและวัสดุต่างๆ ที่มีจำหน่าย และเหตุใดจึงมีบทบาทสำคัญในการบรรลุการผลิตเทคโนโลยีการยึดพื้นผิว (SMT) ที่มีความน่าเชื่อถือสูง

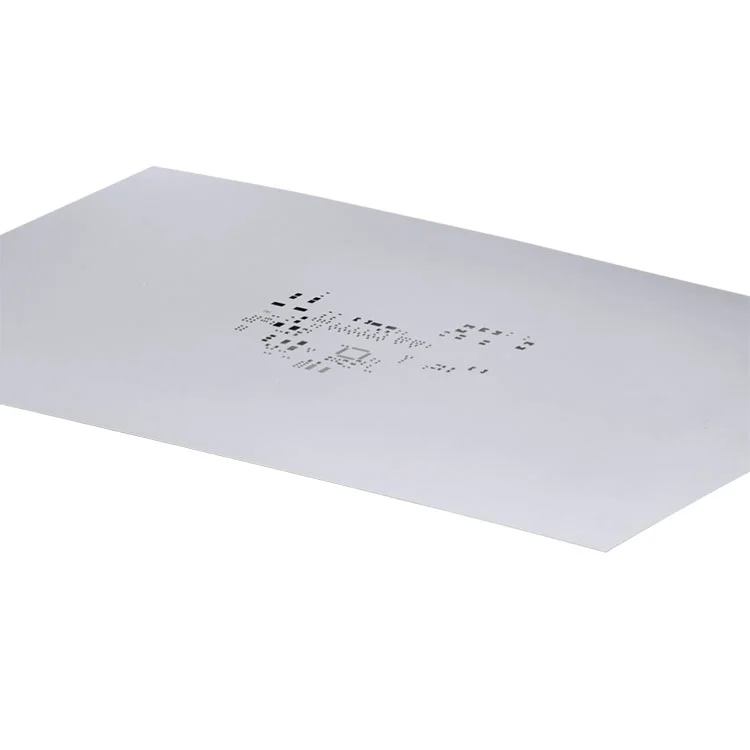

สเตนซิล SMT เป็นแผ่นโลหะที่ประดิษฐ์ขึ้นอย่างแม่นยำ ซึ่งใช้ในขั้นตอนการพิมพ์แบบวางประสานของการประกอบเทคโนโลยีการยึดบนพื้นผิว ประกอบด้วยช่องตัดด้วยเลเซอร์ที่ตรงกับแผ่นบัดกรีบนแผงวงจรพิมพ์ (PCB) ทุกประการ ในระหว่างการผลิต จะมีการทาสารบัดกรีให้ทั่วพื้นผิวลายฉลุ เพื่อให้ปริมาณยาพอกที่ควบคุมได้ไหลผ่านแต่ละช่องและฝากไว้บนแผ่น PCB
ความแม่นยำของกระบวนการนี้ส่งผลโดยตรงต่อความสมบูรณ์ของรอยประสาน ความแม่นยำในการวางส่วนประกอบ และความน่าเชื่อถือของผลิตภัณฑ์ในระยะยาว สำหรับผู้ผลิตเช่นเซินเจิ้น Fanway Technology Co. , Ltdสเตนซิล SMT ไม่ใช่วัสดุสิ้นเปลือง แต่เป็นเครื่องมือที่มีความแม่นยำที่กำหนดความเสถียรของกระบวนการ
กระบวนการพิมพ์แบบวางประสานรับผิดชอบต่อข้อบกพร่อง SMT มากกว่า 60% เมื่อไม่ได้รับการควบคุมอย่างเหมาะสม สเตนซิล SMT ที่ได้รับการปรับให้เหมาะสมช่วยให้มั่นใจได้ว่า:
หากไม่มีสเตนซิล SMT ที่ออกแบบมาอย่างดี แม้แต่เครื่องคัดแยกและวางที่ทันสมัยที่สุดก็ไม่สามารถชดเชยความไม่ถูกต้องในการพิมพ์ได้
สเตนซิล SMT ถูกจัดประเภทตามโครงสร้าง วิธีการติดตั้ง และสถานการณ์การใช้งาน หมวดหมู่ที่พบบ่อยที่สุด ได้แก่:
การเลือกวัสดุส่งผลโดยตรงต่ออายุการใช้งานของลายฉลุ ความสม่ำเสมอในการพิมพ์ และประสิทธิภาพการทำความสะอาด วัสดุที่ใช้กันอย่างแพร่หลายที่สุดคือสแตนเลสเนื่องจากมีความทนทานและพื้นผิวเรียบ
| วัสดุ | ข้อดี | กรณีการใช้งานทั่วไป |
|---|---|---|
| สแตนเลส | มีความทนทานสูง ผนังรูรับแสงเรียบ | การผลิตจำนวนมาก |
| นิกเกิล | ประสิทธิภาพการปล่อยที่ดีเยี่ยม | ส่วนประกอบระดับละเอียด |
| ทองเหลือง | ต้นทุนที่ต่ำกว่า | การใช้งานระยะสั้น |
การออกแบบลายฉลุคือความสมดุลระหว่างการควบคุมระดับเสียงของโลหะบัดกรีและประสิทธิภาพในการปล่อยวาง ปัจจัยการออกแบบที่สำคัญ ได้แก่ :
ผู้ผลิตขั้นสูงเช่นเซินเจิ้น Fanway Technology Co. , Ltdปฏิบัติตามหลักเกณฑ์ของ IPC เพื่อให้มั่นใจถึงประสิทธิภาพการถ่ายโอนการวางที่เหมาะสมที่สุดและความสามารถในการทำซ้ำกระบวนการในระยะยาว
| ประเภทลายฉลุ | ความแม่นยำ | ค่าใช้จ่าย | ปริมาณที่แนะนำ |
|---|---|---|---|
| ใส่กรอบ | สูงมาก | ปานกลาง | การผลิตในปริมาณมาก |
| ไร้กรอบ | สูง | ต่ำ | การผลิตปริมาณปานกลาง |
| ต้นแบบ | ปานกลาง | ต่ำมาก | การทดสอบปริมาณต่ำ |
สเตนซิล SMT ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ รวมถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ อุปกรณ์ทางการแพทย์ ระบบควบคุมอุตสาหกรรม และโทรคมนาคม การใช้งานใดๆ ที่ต้องการการสะสมของโลหะบัดกรีที่แม่นยำต้องอาศัย SMT Stencil ที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสม
จากมุมมองของ EEAT สเตนซิล SMT สาธิต:
SMT ลายฉลุใช้ทำอะไร?
สเตนซิล SMT ใช้เพื่อวางประสานบนแผ่น PCB อย่างถูกต้องก่อนการวางส่วนประกอบ เพื่อให้มั่นใจว่าข้อต่อบัดกรีเชื่อถือได้
เหตุใดความหนาของลายฉลุ SMT จึงมีความสำคัญ
ความหนาของลายฉลุควบคุมปริมาตรของบัดกรี ความหนาที่ไม่ถูกต้องอาจทำให้การบัดกรีไม่เพียงพอหรือข้อบกพร่องในการเชื่อมต่อ
SMT Stencil ประเภทใดดีที่สุดสำหรับการผลิตจำนวนมาก
สเตนซิล SMT แบบมีกรอบเหมาะที่สุดสำหรับการผลิตจำนวนมากเนื่องจากมีเสถียรภาพและความสามารถในการทำซ้ำ
ควรเปลี่ยนลายฉลุ SMT บ่อยแค่ไหน?
การเปลี่ยนขึ้นอยู่กับการใช้งาน ความถี่ในการทำความสะอาด และคุณภาพของวัสดุ แต่สเตนซิลคุณภาพสูงสามารถใช้งานได้หลายหมื่นรอบ
มาตรฐานใดเป็นแนวทางในการออกแบบลายฉลุ SMT
IPC-7525 และ IPC-A-610 เป็นมาตรฐานที่ได้รับการยอมรับอย่างกว้างขวางว่าเป็นแนวทางในการออกแบบลายฉลุและการประยุกต์ใช้งานบัดกรี
หากคุณกำลังมองหาโซลูชันลายฉลุ SMT ที่มีความแม่นยำสูงซึ่งได้รับการสนับสนุนโดยความเชี่ยวชาญด้านการผลิตและการควบคุมคุณภาพอย่างเข้มงวดเซินเจิ้น Fanway Technology Co. , Ltd พร้อมสนับสนุนเป้าหมายการผลิตของคุณติดต่อเราวันนี้เพื่อหารือว่าโซลูชัน SMT Stencil ของเราสามารถปรับปรุงผลผลิตการประกอบและความน่าเชื่อถือในระยะยาวได้อย่างไร
