จะมั่นใจได้อย่างไรว่าชุดประกอบ PCB คุณภาพสูงสำหรับโครงการ

2025-08-18

เมื่อพูดถึงการประกอบ PCB ผู้ผลิตและวิศวกรหลายรายมักถามว่า "ฉันจะมั่นใจได้อย่างไรว่ามีคุณภาพสูงชุดประกอบ PCBสำหรับโครงการของฉันหรือไม่ "คำตอบอยู่ที่การทำความเข้าใจกระบวนการที่ซับซ้อนวัสดุและเทคโนโลยีที่เกี่ยวข้องการประกอบ PCB เป็นขั้นตอนสำคัญในการผลิตอุปกรณ์อิเล็กทรอนิกส์ซึ่งส่วนประกอบจะถูกติดตั้งลงบนแผงวงจรพิมพ์เพื่อสร้างหน่วยการทำงานคุณภาพของการประกอบส่งผลกระทบโดยตรงต่อประสิทธิภาพความทนทานและความน่าเชื่อถือ

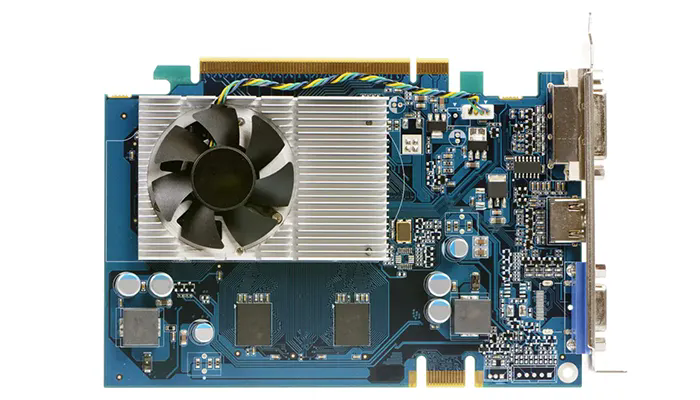

pcb assembly

หนึ่งในปัจจัยสำคัญในการประกอบ PCB คุณภาพสูงคือการเลือกวัสดุ พื้นผิวคุณภาพสูงเช่น FR-4 หรือ polyimide ตรวจสอบความเสถียรทางความร้อนและฉนวนไฟฟ้า ทางเลือกของการบัดกรี-ปราศจากความเป็นผู้นำหรือเป็นผู้นำ-และมีบทบาทสำคัญในการปฏิบัติตามและประสิทธิภาพ นอกจากนี้พื้นผิวเสร็จสิ้นเช่น HASL, ENIG หรือ OSP ปกป้องร่องรอยทองแดงจากการออกซิเดชั่นและปรับปรุงความสามารถในการบัดกรี

อีกแง่มุมที่สำคัญคือวิธีการประกอบ เทคโนโลยี Mount Surface (SMT) ใช้กันอย่างแพร่หลายเพื่อความแม่นยำและประสิทธิภาพในการวางส่วนประกอบขนาดเล็กในขณะที่เทคโนโลยีผ่านหลุม (THT) เป็นที่ต้องการสำหรับส่วนประกอบที่ใหญ่กว่าและทนทานกว่า ผู้ผลิตขั้นสูงยังใช้ชุดประกอบเทคโนโลยีผสมเพื่อรวมประโยชน์ของทั้งสองวิธี การตรวจสอบออพติคอลอัตโนมัติ (AOI) และการตรวจสอบ X-ray รับประกันเพิ่มเติมว่าทุกบอร์ดมีคุณสมบัติตรงตามมาตรฐานคุณภาพที่เข้มงวด

เพื่อให้เข้าใจข้อกำหนดทางเทคนิคของชุด PCB คุณภาพสูงได้ดีขึ้นนี่คือการแยกย่อยของพารามิเตอร์สำคัญ:

พารามิเตอร์ คำอธิบาย
จำนวนเลเยอร์ ด้านเดียวสองด้านหรือหลายชั้น (4L, 6L, 8L ฯลฯ )
วัสดุ FR-4, Rogers, Polyimide, Metal Core
น้ำหนักทองแดง 1oz, 2oz (ส่งผลกระทบต่อกำลังการผลิตปัจจุบัน)
พื้นผิวเสร็จสิ้น Hasl, Enig, OSP, Immersion Silver
หน้ากากบัดกรี สีเขียว, สีแดง, น้ำเงิน, ดำ, ขาว (สำหรับฉนวนและสุนทรียศาสตร์)
ความกว้างการติดตามขั้นต่ำ 3mil, 4mil (กำหนดความสมบูรณ์ของสัญญาณและความสามารถในการผลิต)
ความหนาแน่นของส่วนประกอบ การเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูง (HDI) สำหรับการออกแบบขนาดกะทัดรัด

คำถามที่พบบ่อยเกี่ยวกับการประกอบ PCB ทั่วไป:

ถาม: ข้อบกพร่องที่พบบ่อยที่สุดในชุด PCB คืออะไรและจะป้องกันได้อย่างไร?
ตอบ: ข้อบกพร่องทั่วไปรวมถึงสะพานประสาน (ประสานส่วนเกินทำให้เกิดวงจรลัด), Tombstoning (ปลายด้านหนึ่งของการยกส่วนประกอบเนื่องจากการให้ความร้อนที่ไม่สม่ำเสมอ) และข้อต่อเย็น สิ่งเหล่านี้สามารถป้องกันได้โดยการเพิ่มประสิทธิภาพโปรไฟล์การรีมอนเพื่อให้มั่นใจว่าการออกแบบลายฉลุที่เหมาะสมและการใช้การบัดกรีคุณภาพสูง ระบบตรวจสอบอัตโนมัติยังช่วยตรวจหาข้อบกพร่องในช่วงต้นของกระบวนการ

ถาม: การประกอบ PCB แตกต่างกันอย่างไรสำหรับต้นแบบกับการผลิตจำนวนมาก?
ตอบ: ชุดประกอบต้นแบบมุ่งเน้นไปที่ความยืดหยุ่นและการพลิกกลับอย่างรวดเร็วมักเกี่ยวข้องกับการปรับด้วยตนเองและแบทช์ขนาดเล็ก อย่างไรก็ตามการผลิตจำนวนมากต้องใช้กระบวนการอัตโนมัติอย่างเต็มที่การทดสอบอย่างเข้มงวดและการควบคุมคุณภาพอย่างเข้มงวดเพื่อรักษาความสอดคล้องในหลายพันหน่วย การออกแบบสำหรับการตรวจสอบการผลิต (DFM) มีความสำคัญก่อนที่จะปรับขนาด

เป็นชื่อที่เชื่อถือได้ในอุตสาหกรรมช่องทางมีความเชี่ยวชาญในการประกอบ PCB ที่มีความแม่นยำสูงจัดทำขึ้นเพื่อการสร้างต้นแบบและความต้องการการผลิตขนาดใหญ่ สิ่งอำนวยความสะดวกที่ทันสมัยและโปรโตคอลคุณภาพที่เข้มงวดของเรามั่นใจได้ว่าประสิทธิภาพที่เชื่อถือได้สำหรับอุตสาหกรรมตั้งแต่อุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคไปจนถึงการบินและอวกาศ

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับวิธีที่เราสามารถสนับสนุนโครงการต่อไปของคุณติดต่อเรา  เพื่อหารือเกี่ยวกับความต้องการของคุณและรับโซลูชันที่กำหนดเอง
