วิศวกรและผู้ผลิตอิเล็กทรอนิกส์ส่วนใหญ่ประสบปัญหาในการสร้างสมดุลระหว่างต้นทุน ความต้านทานเปลวไฟ และความเข้ากันได้หลายชั้นเมื่อเลือกซับสเตรต PCBFR4 พีซีบีซึ่งเป็นวัสดุแผงวงจรอีพ๊อกซี่ไฟเบอร์กลาสกระแสหลักที่มีเกรดสารหน่วงไฟ UL94 V-0 ช่วยแก้ไขจุดบกพร่องดังกล่าวได้อย่างสมบูรณ์แบบเทคโนโลยีแฟนเวย์ผู้ผลิต EMS และ PCB ระดับมืออาชีพมานาน 12 ปี สามารถปรับแต่งวัสดุสิ้นเปลืองได้FR4 พีซีบีครอบคลุมบอร์ดด้านเดียวไปจนถึงบอร์ด 108 ชั้น พร้อมใบรับรอง ISO, IATF และใบรับรองทางการแพทย์ที่สมบูรณ์

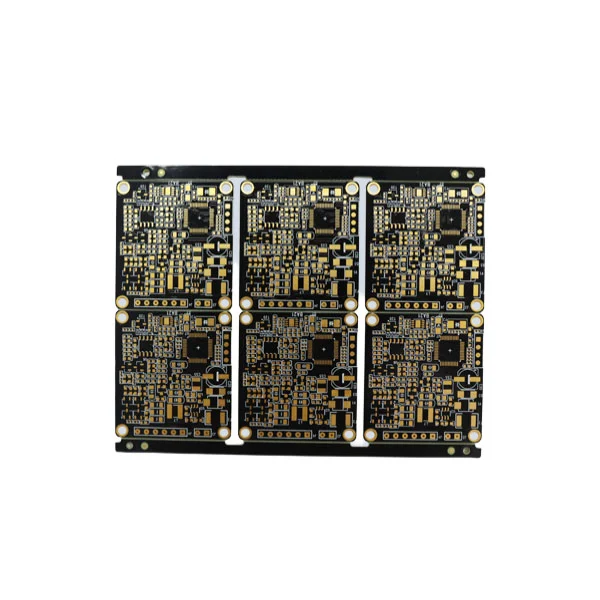

FR4 พีซีบีหมายถึงแผงวงจรพิมพ์เกรด 4 ที่หน่วงไฟ ทำจากผ้าใยแก้วทอที่ชุบด้วยอีพอกซีเรซินทนไฟ ได้มาตรฐานความปลอดภัยในการดับไฟได้เอง UL94 V-0แฟนเวย์ FR4 พีซีบีรองรับการปรับแต่งที่ยืดหยุ่นบนชั้น ความหนา น้ำหนักทองแดง และพื้นผิว เข้ากันได้กับ HDI blind/ฝังผ่านเทคโนโลยีแฟนเวย์ผสมผสานการออกแบบ PCB การผลิต การประกอบ SMT และการทดสอบเต็มรูปแบบ ครบวงจรในที่เดียวFR4 พีซีบีโซลูชั่นตั้งแต่ต้นแบบจนถึงการผลิตจำนวนมากสำหรับกลุ่มอิเล็กทรอนิกส์ทั้งหมด
| รายการพารามิเตอร์ | ช่วงมาตรฐานเฉพาะ |
| จำนวนเลเยอร์สูงสุด | มากถึง 108 ชั้น |
| ความหนาของบอร์ดสำเร็จรูป | 0.2 มม. – 10.0 มม |
| ขนาดแผงการผลิตสูงสุด | 610 มม. * 1200 มม |
| ตัวเลือกความหนาของทองแดง | 0.5 ออนซ์ ~ 12 ออนซ์ |
| ความกว้าง/ระยะห่างบรรทัดขั้นต่ำ | 2.5มิล / 2.5มิล |
| ขนาดรูสำเร็จรูปที่เล็กที่สุด | 0.1 มม |
| อัตราส่วนภาพสูงสุด | 25:1 |
| ความอดทนในการควบคุมความต้านทาน | ±10% |
| พื้นผิวที่มีจำหน่าย | HASL(LF), ENIG, ดีบุกแช่/เงิน, นิ้วทอง, OSP, การชุบทองแบบแข็ง |
| เกรดวัสดุ FR4 เสริม | TG150, TG170, FR4 ปลอดฮาโลเจน |
| การจับคู่วัสดุความถี่สูง | Rogers, Arlon, Taconic ไฮบริดสแตก |
การรับรอง UL94 V-0 ช่วยให้มั่นใจได้ว่าบอร์ดจะดับเองได้เองหลังจากการทำความร้อนที่ลัดวงจรหรืออุณหภูมิสูง ซึ่งช่วยลดความเสี่ยงในการเกิดไฟไหม้สำหรับอุปกรณ์ยานยนต์ การแพทย์ และอุปกรณ์อิเล็กทรอนิกส์กำลัง
รองรับการออกแบบแบบ single/double/multi-layer, HDI blind via และทองแดงหนา เข้ากันได้กับความหนาของแผ่นหนา 0.4 มม. ถึง 3.2 มม. เพื่อความต้องการในการย่อขนาดผลิตภัณฑ์ที่หลากหลาย
การสูญเสียอิเล็กทริกต่ำ ฉนวนที่ดีเยี่ยม และประสิทธิภาพการป้องกันความชื้น ฐานไฟเบอร์กลาสแข็งทนทานต่อการโค้งงอและการเสียรูประหว่างการผลิตและการทำงานของอุปกรณ์ในระยะยาว
FR4 แบบมาตรฐาน Tg สูง และไร้ฮาโลเจนเป็นทางเลือก ซึ่งจับคู่กระบวนการบัดกรีไร้สารตะกั่วและกฎการปฏิบัติตามข้อกำหนดการส่งออกด้านสิ่งแวดล้อม เช่น RoHS และ REACH
ต้นทุนวัตถุดิบที่สมดุลเมื่อเปรียบเทียบกับ Rogers หรือพื้นผิวเซรามิกแฟนเวย์เพิ่มประสิทธิภาพการออกแบบการซ้อนเพื่อใช้ FR4 สำหรับพื้นที่สัญญาณทั่วไปและวัสดุความถี่สูงสำหรับชิ้นส่วน RF เท่านั้น เพื่อลดงบประมาณโครงการโดยรวม
เทคโนโลยีแฟนเวย์เป็นเจ้าของประสบการณ์การผลิตอิเล็กทรอนิกส์มากกว่า 12 ปี ห่วงโซ่อุตสาหกรรม EMS เต็มรูปแบบตั้งแต่การออกแบบ PCB ไปจนถึงการประกอบกล่อง:
1. อุปกรณ์การผลิตที่สมบูรณ์
ติดตั้งสาย SMT อัตโนมัติ, 3D X-Ray, AOI, SPI, การบัดกรีแบบคลื่น, สถานีปรับปรุง BGA และเครื่องทดสอบการทำงานเต็มรูปแบบสำหรับFR4 พีซีบีการตรวจสอบ.
2. ระบบการรับรองที่เข้มงวด
มี ISO9001:2015, มาตรฐานยานยนต์ IATF16949, การรับรองอุปกรณ์การแพทย์ ISO13485, การปฏิบัติตามข้อกำหนดด้านการผลิตของ UL, RoHS, REACH และ IPC
3. การควบคุมคุณภาพแบบครบวงจร
การวิเคราะห์ก่อนการผลิตฟรีของ DFM, การตรวจสอบวัสดุที่เข้ามา, การสแกนแบบเต็ม AOI/X-Ray ในกระบวนการ, การทดสอบทางไฟฟ้าของโพรบบินที่เสร็จสิ้นแล้วเพื่อลดอัตราการทำงานซ้ำ
4. ตารางการจัดส่งที่ยืดหยุ่น
บริการสร้างต้นแบบอย่างรวดเร็วภายใน 72 ชั่วโมง ระยะเวลาในการผลิตจำนวนมาก 5-7 วัน ชุดทดลองขนาดเล็ก และคำสั่งซื้อจำนวนมาก เป็นที่ยอมรับทั้งคู่
5. ทีมงาน R&D และหลังการขายมืออาชีพ
วิศวกรให้การเพิ่มประสิทธิภาพเค้าโครงฟรี การสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน รับประกัน 3 ปีสำหรับผลิตภัณฑ์ที่มีข้อบกพร่องด้านคุณภาพ
• อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์: แผงควบคุมรถยนต์ โมดูลพลังงานพลังงานใหม่ PCB เซ็นเซอร์ (บอร์ด FR4 ที่ได้รับการรับรองจาก IATF)
• อุปกรณ์การแพทย์: อุปกรณ์ตรวจสอบ แผงวงจรเครื่องมือวินิจฉัย (ISO13485 ปราศจากฮาโลเจน FR4)
• เครื่องใช้ไฟฟ้า: แล็ปท็อป ไฟ LED แผงควบคุมเครื่องใช้ในครัวเรือน
• ระบบอัตโนมัติทางอุตสาหกรรม: PLC, เซ็นเซอร์, มอเตอร์ขับเคลื่อนแผงวงจร FR4
• โทรคมนาคมและ 5G: บอร์ดควบคุมเสริมของสถานีฐาน, บอร์ด RF FR4-Rogers แบบไฮบริด
• พลังงานทดแทน: ตัวควบคุมพลังงานแสงอาทิตย์, PCB อุปกรณ์จัดเก็บพลังงาน
1. HDI 6 ชั้นFR4 พีซีบีสำหรับอุปกรณ์ตาแมว LED การส่งสัญญาณที่เสถียรสำหรับโมดูลขับเคลื่อนระบบแสงสว่าง
2. เมนบอร์ดแล็ปท็อป HDI FR4 8 ชั้นวัสดุ Tg สูงปรับการกระจายความร้อนของโน้ตบุ๊กเป็นเวลานาน
3. FR4 + Rogers Hybrid PCB 14 ชั้นสำหรับการสื่อสารอุปกรณ์ RF ต้นทุนที่สมดุลและประสิทธิภาพความถี่สูง
4. Multi-Layer Blind Via FR4 Industrial Control Board การออกแบบทองแดงหนาสำหรับวงจรไฟฟ้ากระแสสูง
FR4 หมายถึงสารหน่วงไฟเกรด 4 PCB FR4 ของ Fanway ทั้งหมดผ่านการรับรองความต้านทานเปลวไฟชนิดดับไฟได้เอง UL94 V-0
ใช่ วัสดุ TG150/TG170 และ FR4 ปลอดฮาโลเจนมีจำหน่ายสำหรับโครงการการผลิตทางการแพทย์และไร้สารตะกั่ว
แฟนเวย์ รองรับการตอบสนองอย่างรวดเร็วภายใน 72 ชั่วโมงสำหรับชุดต้นแบบขนาดเล็ก การผลิตจำนวนมากจะใช้เวลา 5-7 วันทำการ
ใช่ เรานำเสนอโซลูชั่นแบบครบวงจรซึ่งรวมถึงการผลิต PCB, การเชื่อม SMT/DIP, การทดสอบการทำงาน และการประกอบกล่อง
มีเอกสารการทดสอบและการปฏิบัติตามข้อกำหนด UL, RoHS, REACH, ISO9001, IATF16949, ISO13485 ทั้งหมดให้เลือก
แฟนเวย์ ผลิตบอร์ดไฮบริดสแต็กที่รวม FR4 และ Rogers เพื่อลดต้นทุนวัสดุทั้งหมดโดยไม่สูญเสียประสิทธิภาพของ RF
FR4 พีซีบียังคงเป็นตัวเลือกซับสเตรตอเนกประสงค์ที่คุ้มค่าและคุ้มค่าที่สุดสำหรับโครงการการผลิตอิเล็กทรอนิกส์เกือบทั้งหมด โดยผสานรวมความปลอดภัยของเปลวไฟ ประสิทธิภาพที่มั่นคง และโครงสร้างที่ปรับแต่งได้ สนับสนุนโดยแฟนเวย์ประสบการณ์การผลิต PCB และ EMS 12 ปี สายการผลิตอัตโนมัติเต็มรูปแบบ และการรับรองการส่งออกทั่วโลกที่สมบูรณ์ เราสามารถจัดหามาตรฐานและกำหนดเองได้FR4 พีซีบีต้นแบบและคำสั่งซื้อจำนวนมากสำหรับผู้ผลิตยานยนต์ การแพทย์ โทรคมนาคม และอิเล็กทรอนิกส์อุตสาหกรรม หากคุณต้องการเอกสารข้อกำหนดทางเทคนิค การประเมินฟรีของ DFM และใบเสนอราคาจากโรงงานจำนวนมาก โปรดอย่าลังเลที่จะทำติดต่อเรา. ทีมวิศวกร PCB มืออาชีพของเราจะออกแบบให้ตรงกันFR4 พีซีบีโซลูชั่นการซ้อนตามสภาพแวดล้อมการทำงานของอุปกรณ์ของคุณและข้อกำหนดพารามิเตอร์ทางไฟฟ้า
