FR4 พีซีบีเป็นหนึ่งในพื้นผิวแผงวงจรพิมพ์ที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมอิเล็กทรอนิกส์ ในบทความที่ครอบคลุมนี้ เราจะมาสำรวจว่า FR4 PCB ย่อมาจากอะไร ผลิตอย่างไร ใช้ที่ไหน และเหตุใดจึงยังคงเป็นวัสดุหลักสำหรับการออกแบบและการผลิตอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่
บทความนี้จะอธิบายความหมายของ FR4 PCB คุณสมบัติ กระบวนการผลิต ข้อดี ข้อจำกัด การใช้งานจริง และการเปรียบเทียบกับวัสดุ PCB ทางเลือก โดยให้ข้อมูลเชิงลึกที่นำไปใช้ได้จริงสำหรับวิศวกร ผู้ที่ชื่นชอบงานอดิเรก ผู้ซื้อ และผู้ชื่นชอบเทคโนโลยี นอกจากนี้ คุณยังจะพบส่วนคำถามที่พบบ่อยโดยละเอียดซึ่งตอบคำถามทั่วไปที่เกี่ยวข้องกับ FR4 พีซีบี

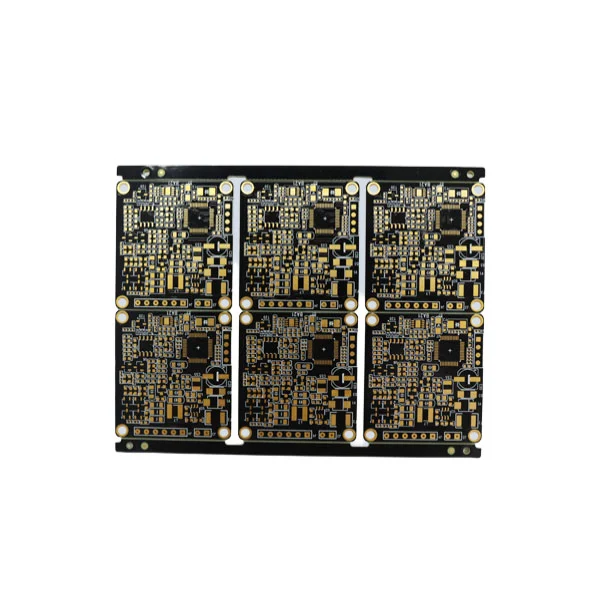

หนึ่งFR4 พีซีบีหมายถึงแผงวงจรพิมพ์ที่ใช้FR4เป็นวัสดุฐาน FR4 ย่อมาจาก "Flame Retardant 4" ซึ่งเป็นเกรดที่กำหนดให้กับวัสดุลามิเนตอีพ็อกซี่เสริมใยแก้ว เป็นสารตั้งต้นมาตรฐานโดยพฤตินัยที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์ส่วนใหญ่ เนื่องจากมีความแข็งแรงทางกลที่แข็งแกร่ง ความเป็นฉนวนไฟฟ้าที่ดีเยี่ยม และความสามารถในการทำงานในช่วงอุณหภูมิที่กว้าง
คำว่า "PCB" หมายถึงแพลตฟอร์มที่เชื่อมต่อชิ้นส่วนอิเล็กทรอนิกส์ผ่านวงจรทองแดงที่แกะสลักและรูที่ชุบทะลุ เมื่อรวมกับ FR4 จะกลายเป็นบอร์ดที่ทนทานและเชื่อถือได้ เหมาะสำหรับทุกสิ่งตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคราคาประหยัดไปจนถึงระบบควบคุมทางอุตสาหกรรม
การผลิต FR4 PCB เกี่ยวข้องกับขั้นตอนที่แม่นยำหลายขั้นตอนเพื่อให้มั่นใจถึงความสม่ำเสมอและคุณภาพ องค์ประกอบพื้นฐาน ได้แก่ ฟอยล์ทองแดง แผ่นลามิเนต FR4 และกระบวนการต่างๆ ที่เปลี่ยนวัตถุดิบให้เป็นแผงวงจรที่ใช้งานได้
การเลือกวัสดุ FR4 สำหรับการผลิต PCB มีประโยชน์หลายประการ ทำให้เหมาะสำหรับการใช้งานหลายประเภท ประสิทธิภาพที่สมดุล ความคุ้มทุน และความอเนกประสงค์มีส่วนทำให้เกิดการนำไปใช้อย่างแพร่หลาย
เมื่อเลือกวัสดุสำหรับการออกแบบ PCB วิศวกรจะประเมินคุณสมบัติหลักหลายประการที่มีอิทธิพลต่อประสิทธิภาพและความน่าเชื่อถือ FR4 แสดงให้เห็นถึงคุณลักษณะที่ดีในหลายเกณฑ์
| คุณสมบัติ | คำอธิบาย | ค่าทั่วไป / หมายเหตุ |
|---|---|---|
| ค่าคงที่ไดอิเล็กทริก (Dk) | บ่งบอกถึงความสามารถของ PCB ในการกักเก็บพลังงานไฟฟ้า | ~4.3–4.8 |
| เสถียรภาพทางความร้อน | สามารถทนความร้อนได้โดยไม่เสื่อมสภาพ | สูงถึง ~130°C |
| ความต้านแรงดึง | ความต้านทานต่อการเสียรูปทางกล | สูง |
| สารหน่วงไฟ | ความปลอดภัยในการใช้งานที่มีความเสี่ยงจากไฟไหม้ | ตรงตามมาตรฐาน UL94 V-0 |
| ต้านทานความชื้น | จำเป็นสำหรับบอร์ดในสภาพแวดล้อมที่ชื้น | ดี |
PCB FR4 แพร่หลายเนื่องจากมีความสามารถรอบด้านและเชื่อถือได้ ด้านล่างนี้คือภาพรวมของแอปพลิเคชันที่ FR4 ทำงานได้ดีเป็นพิเศษ
วิศวกรมักเลือกระหว่าง FR4 กับวัสดุทางเลือก เช่น โพลีอิไมด์ โรเจอร์ส หรือซับสเตรตแกนโลหะ วัสดุแต่ละชนิดมีคุณประโยชน์เฉพาะตัวที่เหมาะกับความต้องการเฉพาะ
| วัสดุ | ดีที่สุดสำหรับ | ข้อดี | ข้อจำกัด |
|---|---|---|---|
| FR4 | เครื่องใช้ไฟฟ้าทั่วไป | คุ้มค่า แข็งแรง เชื่อถือได้ | ไม่เหมาะสำหรับ RF ความถี่สูง |
| โพลีอิไมด์ | PCB ที่มีความยืดหยุ่น | ทนความร้อนสูง มีความยืดหยุ่น | ต้นทุนที่สูงขึ้น |
| โรเจอร์ส | คลื่นความถี่วิทยุสูง | ขาดทุนต่ำ Dk คงที่ | แพง |
| แกนโลหะ | แอพพลิเคชั่นไฟ LED | กระจายความร้อนได้ดีเยี่ยม | หนักและมีราคาแพง |
ถาม:“FR4” ย่อมาจากอะไรใน PCB?
ตอบ:FR4 ย่อมาจาก "Flame Retardant 4" ซึ่งหมายถึงอีพอกซีลามิเนตที่เสริมด้วยแก้ว ซึ่งทนทานต่อไฟและให้ความแข็งแรงทางโครงสร้างสำหรับ PCB
ถาม:เหตุใด FR4 จึงถูกใช้อย่างกว้างขวางในอุตสาหกรรม PCB
ตอบ:FR4 ผสมผสานความแข็งแรงเชิงกล ฉนวนไฟฟ้า ความต้านทานความร้อน และความคุ้มค่า ทำให้เหมาะสำหรับการใช้งานอิเล็กทรอนิกส์ที่หลากหลาย
ถาม:FR4 สามารถใช้กับแอปพลิเคชัน RF ความถี่สูงได้หรือไม่
ตอบ:ในขณะที่ FR4 ใช้ในวงจรความถี่ต่ำ วงจร RF ความถี่สูงมักต้องการวัสดุเช่น Rogers ที่มีการสูญเสียอิเล็กทริกต่ำกว่าเพื่อความสมบูรณ์ของสัญญาณที่ดีขึ้น
ถาม:ความชื้นส่งผลต่อ FR4 PCB อย่างไร
ตอบ:FR4 มีความทนทานต่อความชื้นได้ดี แต่การสัมผัสกับความชื้นสูงในระยะยาวยังคงส่งผลต่อประสิทธิภาพการทำงาน การเคลือบป้องกันและชั้นที่เป็นไปตามโครงสร้างช่วยบรรเทาปัญหานี้
ถาม:FR4 เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์หรือไม่
ตอบ:ใช่ FR4 ถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ของยานยนต์ เนื่องจากมีความเสถียรและความทนทานทางความร้อน แม้ว่าอาจเลือกใช้ตัวแปรอุณหภูมิสูงเฉพาะสำหรับสภาพแวดล้อมที่รุนแรงก็ตาม
ความเข้าใจFR4 พีซีบีเป็นสิ่งจำเป็นสำหรับทุกคนที่ทำงานหรือเรียนรู้เกี่ยวกับการออกแบบและการผลิตทางอิเล็กทรอนิกส์ คุณลักษณะที่สมดุลทำให้เป็นวัสดุหลักสำหรับอุปกรณ์จำนวนนับไม่ถ้วนทั่วโลก ไม่ว่าคุณจะประเมินวัสดุสำหรับโครงการใหม่หรือเลือกซัพพลายเออร์ FR4 ยังคงเป็นตัวเลือกที่เชื่อถือได้
