การออกแบบและการผลิต PCB

กระบวนการผลิตแผงวงจรพิมพ์คืออะไร?

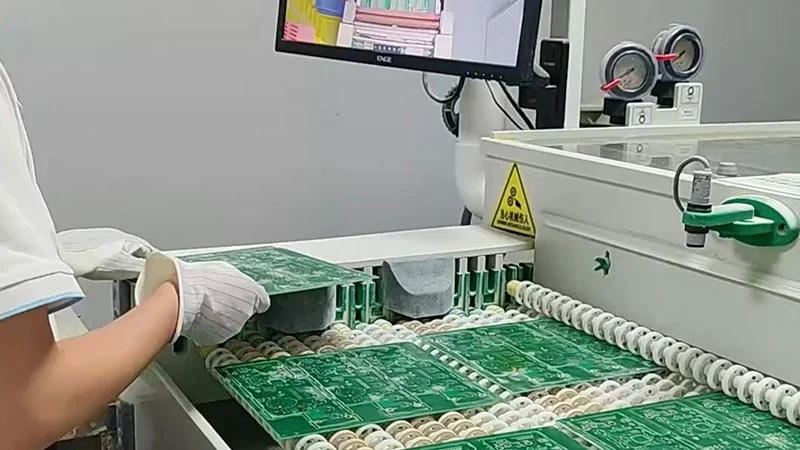

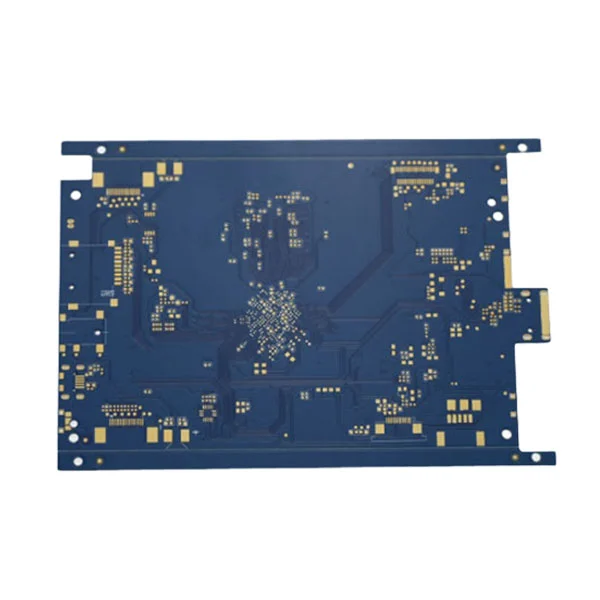

การผลิต PCB แปลงการออกแบบเป็นโครงสร้างบอร์ดทางกายภาพ บอร์ดเปล่าสามารถผลิตได้ในสีต่างๆ กระบวนการผลิต PCB เกี่ยวข้องกับหลายขั้นตอน: การออกแบบการออกแบบการตัดวัสดุการประมวลผลชั้นในการเคลือบหลายชั้นการขุดเจาะการประมวลผลชั้นนอกหน้ากากประสานและการกำหนดเส้นทางพื้นผิวหรือการทำโปรไฟล์และการตรวจสอบ

คุณกำลังมองหาซัพพลายเออร์สำหรับการออกแบบและการผลิต PCB หรือไม่? โปรดอย่าติดต่อเราเพื่อรับใบเสนอราคา

ขั้นตอนที่เกี่ยวข้องในการออกแบบ PCB และกระบวนการผลิต

การออกแบบ PCB:นี่คือกระบวนการพื้นฐานของการสร้างเค้าโครงทางกายภาพและการเชื่อมต่อทางไฟฟ้าสำหรับแผงวงจรพิมพ์ (PCBs) มันเชื่อมโยงแผนงานอิเล็กทรอนิกส์เพื่อผลิตฮาร์ดแวร์ ในระหว่างนี้นักออกแบบจำเป็นต้องวิเคราะห์สถานการณ์แอปพลิเคชันความเป็นไปได้ในการออกแบบไฟฟ้าความเป็นไปได้ทางโครงสร้างหรือความเป็นไปได้ของวัสดุประสิทธิภาพการผลิตและการประเมินต้นทุน

การตัดวัสดุ:นอกจากนี้ยังเรียกว่า Panelization หรือการตัดเปล่า แผ่นพื้นผิวดิบขนาดใหญ่เช่น FR-4, Rogers หรือ Polymide ถูกตัดเป็นขนาดที่ต้องการ

การประมวลผลเลเยอร์ด้านใน:มันเป็นกระบวนการหลักในการผลิต PCB โดยใช้วิธีการแกะสลักรูปแบบเพื่อสร้างรูปแบบวงจรที่ต้องการอย่างแม่นยำบนฟอยล์ทองแดงของลามิเนตทองแดง การประมวลผลการผลิตรวมถึง:

การเตรียมวัสดุพื้นฐาน (การทำความสะอาด CCL) →การเคลือบด้วยแสง→การถ่ายภาพการเปิดรับแสง (ฟิล์ม/LDI) →การพัฒนา (เปิดเผยทองแดงที่จะแกะสลัก) →การแกะสลัก (การลบทองแดงส่วนเกิน) →การปอก

การเคลือบ:PCB lamination กำลังเชื่อมแกนทองแดงหลายชั้นและ prepreg (pp) ภายใต้อุณหภูมิสูงและความดันเพื่อสร้างบอร์ดหลายชั้นที่เป็นของแข็ง การเคลือบช่วยให้มั่นใจได้ว่าการเชื่อมต่อทางไฟฟ้าระหว่างเลเยอร์และความสมบูรณ์ของโครงสร้าง

การขุดเจาะ:การขุดเจาะ PCB กำลังสร้างรูใน PCB แบบลามิเนตสำหรับการเชื่อมต่อไฟฟ้า (VIAs) และการติดตั้งเชิงกล มันต้องการความแม่นยำระดับไมครอนและส่งผลโดยตรงต่อความสมบูรณ์ของสัญญาณความน่าเชื่อถือและความสามารถในการผลิต

การประมวลผลชั้นนอก:มันกำหนดรูปแบบการนำไฟฟ้าที่มองเห็นได้ (สายไฟแผ่น ฯลฯ ) บนแผงวงจร โดยทั่วไปแล้ววิธีการชุบด้วยไฟฟ้าและการแกะสลักกราฟิกจะใช้เพื่อรักษารูปแบบทองแดงที่ต้องการอย่างแม่นยำบนบอร์ดชุดทองแดงในขณะที่ถอดฟอยล์ทองแดงส่วนเกินออก

หน้ากากประสานและพื้นผิวเสร็จสิ้น:หน้ากากประสานและผิวผิวมีความสัมพันธ์อย่างใกล้ชิดและมีความสำคัญอย่างยิ่งในการผลิตแผงวงจรพิมพ์ (PCB) พวกเขาส่งผลกระทบโดยตรงต่อความน่าเชื่อถือของ PCB ความสามารถในการบัดกรีลักษณะที่ปรากฏและประสิทธิภาพระยะยาว หน้ากากประสานกันครอบคลุมร่องรอยทองแดงป้องกันการลัดวงจรและให้การป้องกันฉนวน ในระหว่างการบัดกรีมันจะ จำกัด การบัดกรีไว้กับแผ่นรองป้องกันการเชื่อมระหว่างร่องรอยที่อยู่ติดกัน นอกจากนี้ยังต่อต้านรอยขีดข่วนสารเคมีและสภาพแวดล้อมที่ชื้นและให้สีเช่นสีเขียวสีดำหรือสีน้ำเงินพร้อมกับการพิมพ์ตำนาน (หมึกสีขาว) พื้นผิวเสร็จสิ้นการป้องกันชั้นทองแดงป้องกันการเกิดออกซิเดชันของแผ่นและการรักษาความสามารถในการประสาน ช่วยให้มั่นใจว่าการบัดกรีของส่วนประกอบที่เชื่อถือได้กับ PCB และปรับให้เข้ากับกระบวนการประกอบที่แตกต่างกัน

การกำหนดเส้นทางหรือการทำโปรไฟล์:นี่เป็นกระบวนการทางกลครั้งสุดท้ายของการตัดโครงร่างของแผงวงจรพิมพ์จากแผงการผลิตขนาดใหญ่

การตรวจสอบ:มันรวมถึงการทดสอบโพรบบิน, การทดสอบ ICT, FQC สุดท้ายเพื่อตรวจสอบขนาดเส้นผ่านศูนย์กลางของหลุม, ความสมบูรณ์ของหน้ากากประสาน, การทำเครื่องหมายความคมชัด ฯลฯ ฯลฯ

วิธีการผลิตเข้ากับกระบวนการออกแบบ PCB อย่างไร

แม้ว่าการผลิต PCB นั้นเป็นระยะแยกต่างหากที่ไม่ขึ้นอยู่กับการออกแบบการออกแบบ PCB แต่ก็ยังจำเป็นที่จะต้องเข้าใจว่ามันทำงานอย่างไร ผู้ผลิต PCB อาจไม่รู้ว่าทำไมคุณถึงออกแบบบอร์ดหรือวัตถุประสงค์ที่ตั้งใจไว้ อย่างไรก็ตามเมื่อคุณเข้าใจวิธีการผลิตบอร์ดเหล่านี้คุณสามารถสร้างข้อกำหนดการออกแบบที่สอดคล้องกันเพื่อให้แน่ใจว่าผลิตภัณฑ์ขั้นสุดท้ายจะบรรลุระดับคุณภาพสูงสุดที่เป็นไปได้

อัตราผลตอบแทน: หากพารามิเตอร์การออกแบบเกินความสามารถของอุปกรณ์การผลิตบอร์ดผลลัพธ์อาจไม่สามารถทำงานได้อย่างถูกต้อง ดังนั้นนักออกแบบและผู้ผลิตจึงต้องมีความเข้าใจร่วมกันเกี่ยวกับแอปพลิเคชันที่ตั้งใจไว้

ความสามารถในการผลิต: การออกแบบของคุณส่งผลกระทบไม่ว่าคณะกรรมการสามารถผลิตได้จริงหรือไม่ หากไม่มีการกวาดล้างที่เพียงพอระหว่างส่วนประกอบของบอร์ดและส่วนประกอบพื้นผิวหรือหากวัสดุที่คุณเลือกขาดสัมประสิทธิ์การขยายตัวทางความร้อน (CTE) ที่เพียงพอ (CTE) ก็อาจไม่ได้ผลิตบอร์ด

การจำแนกประเภท: ตามการใช้งานสิ้นสุดระดับ PCB ระดับ C/M (ความแม่นยำสูง), เกรด B/L (ความแม่นยำปานกลาง), เกรด A/K (ความแม่นยำมาตรฐาน)
