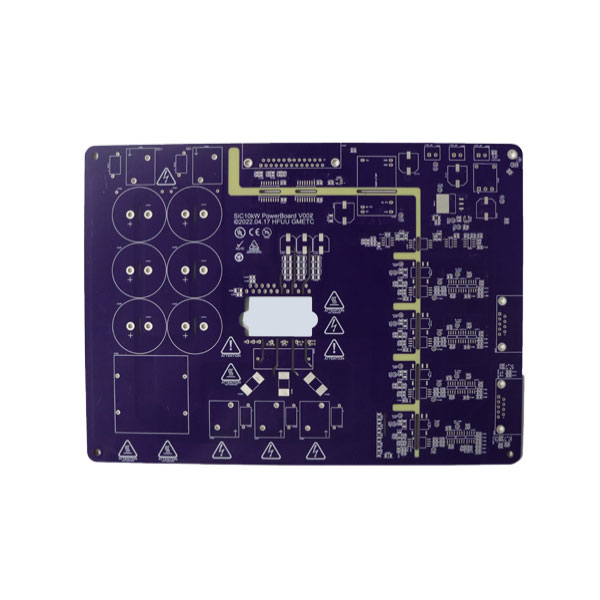

ฟังก์ชั่นของ HDI PCB คืออะไร?

การเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูง (HDI) พิมพ์วงจร (PCBs) ได้กลายเป็นรากฐานที่สำคัญในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยโดยเฉพาะอย่างยิ่งในการใช้งานที่มีขนาดกะทัดรัดประสิทธิภาพสูงและความน่าเชื่อถือเป็นสิ่งสำคัญ ตั้งแต่สมาร์ทโฟนและแท็บเล็ตไปจนถึงอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์การแพทย์ HDI PCBs มีข้อได้เปรียบที่เป็นเอกลักษณ์มากกว่าแผงวงจรพิมพ์ทั่วไป

HDI PCB เป็นแผงวงจรพิมพ์ขั้นสูงที่มีความหนาแน่นของการเดินสายต่อหน่วยที่สูงกว่า PCB แบบดั้งเดิม ซึ่งแตกต่างจาก PCBs มาตรฐานซึ่งอาจมีเทคโนโลยีผ่านรูและร่องรอยที่ใหญ่กว่า HDI PCBs ใช้ microvias, Vind Vias และ Vias ที่ฝังอยู่เพื่อสร้างการเชื่อมต่อที่มีประสิทธิภาพสูง

ลักษณะสำคัญที่แยกแยะ HDI PCBs รวมถึง:

• Microvias: vias เล็กมากโดยทั่วไปมักจะมีเส้นผ่านศูนย์กลางน้อยกว่า 150 ไมครอนซึ่งเชื่อมต่อเลเยอร์ที่แตกต่างกันโดยไม่ต้องใช้พื้นที่มากเกินไป

• Vias ตาบอดและฝังไว้: Vind Vias เชื่อมต่อเลเยอร์ภายนอกกับเลเยอร์ด้านในในขณะที่ Vias ฝังเชื่อมต่อเลเยอร์ภายในเชื่อมต่อเลเยอร์ภายในโดยไม่ถึงพื้นผิว

• ความหนาแน่นของการเดินสายสูง: การเชื่อมต่อระหว่างหน่วยต่อหน่วยมากขึ้นอนุญาตให้มีการออกแบบขนาดกะทัดรัดและความสมบูรณ์ของสัญญาณที่ดีขึ้น

• ลวดลายเส้นเล็ก/พื้นที่: เส้นแคบเท่ากับ 3 ล้านและระยะห่างต่ำสุดที่ 3 ล้านช่วยให้ตัวเลือกการกำหนดเส้นทางมากขึ้นในพื้นที่ จำกัด

คุณสมบัติเหล่านี้ช่วยให้ HDI PCBs รองรับการส่งสัญญาณความเร็วสูงและลดเอฟเฟกต์กาฝากทำให้เหมาะสำหรับการใช้งานที่ไม่สามารถลดประสิทธิภาพได้

พารามิเตอร์คีย์ HDI PCB

ด้านล่างนี้เป็นข้อมูลสรุประดับมืออาชีพของข้อมูลจำเพาะทางเทคนิค HDI PCB สำหรับการอ้างอิงอย่างรวดเร็ว:

เหตุใด HDI PCBs จึงมีความสำคัญในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย?

ในขณะที่อุปกรณ์ลดขนาด แต่ต้องการกำลังการประมวลผลที่สูงขึ้นความต้องการเทคโนโลยีการเชื่อมต่อระหว่างกันขั้นสูงเช่น HDI จะเร่งด่วนมากขึ้น PCB มาตรฐานมักจะเผชิญกับข้อ จำกัด ในการกำหนดเส้นทางและความสมบูรณ์ของสัญญาณทำให้เหมาะสำหรับอุปกรณ์ที่มีฟังก์ชั่นที่ซับซ้อนน้อยลง HDI PCBs จัดการกับความท้าทายเหล่านี้ได้หลายวิธี:

1. ประสิทธิภาพของสัญญาณที่เพิ่มขึ้น: เส้นทางสัญญาณที่สั้นลงและตรงไปตรงมาลดการเหนี่ยวนำและความจุซึ่งช่วยลดการสูญเสียสัญญาณและ crosstalk

2. การออกแบบขนาดกะทัดรัด: ด้วยความหนาแน่นของการเดินสายที่สูงขึ้นและ microvias, HDI PCBs ช่วยให้อุปกรณ์ขนาดเล็กโดยไม่ต้องเสียสละฟังก์ชั่น

3. ความน่าเชื่อถือที่ดีขึ้น: การกำหนดเส้นทางที่น้อยลงและการจัดการความร้อนที่ดีขึ้นจะลดความเสี่ยงของความล้มเหลวภายใต้การดำเนินงานความถี่สูง

4. ประสิทธิภาพด้านต้นทุนสำหรับการผลิตที่มีปริมาณมาก: แม้จะมีต้นทุนการผลิตเริ่มต้น แต่ HDI PCBs ลดความต้องการ PCB หลายตัวในอุปกรณ์เดียวทำให้การประกอบง่ายขึ้นและลดต้นทุนโดยรวม

5. การสนับสนุนสำหรับส่วนประกอบขั้นสูง: เทคโนโลยี HDI เป็นสิ่งจำเป็นสำหรับการติดตั้งส่วนประกอบที่นับได้สูงเช่น BGA (อาร์เรย์กริดบอล), CSP (แพ็คเกจชิปชิป) และ ICS ที่ดีอื่น ๆ

วิวัฒนาการอย่างรวดเร็วของสมาร์ทโฟนอุปกรณ์ที่สวมใส่ได้อุปกรณ์อิเล็กทรอนิกส์ยานยนต์และเครื่องมือทางการแพทย์ทำให้ HDI PCB เป็นตัวเลือกที่สำคัญสำหรับผู้ผลิตที่กำลังมองหาประสิทธิภาพโดยไม่ต้องเพิ่มขนาดอุปกรณ์

HDI PCBs ผลิตอย่างไรเพื่อให้ตรงตามข้อกำหนดขั้นสูง?

การผลิต HDI PCBs เกี่ยวข้องกับเทคนิคการผลิตขั้นสูงที่ต้องการการควบคุมวัสดุกระบวนการและการประกันคุณภาพอย่างแม่นยำ ขั้นตอนสำคัญในการผลิต HDI PCB รวมถึง:

1. การเลือกวัสดุ: สารตั้งต้นที่มีความเสถียรทางความร้อนสูงและการสูญเสียอิเล็กทริกต่ำจะถูกเลือกตามข้อกำหนดของแอปพลิเคชัน วัสดุทั่วไป ได้แก่ ลามิเนต High-TG Rogers และ PTFE

2. กระบวนการเคลือบ: หลายชั้นจะถูกลามิเนตเข้าด้วยกันโดยใช้แรงดันสูงและอุณหภูมิเพื่อให้แน่ใจว่าการยึดเกาะที่สมบูรณ์แบบและการแยกไฟฟ้า

3. Microvia Drilling: การขุดเจาะด้วยเลเซอร์มักใช้สำหรับ microvias ทำให้มีขนาดเล็กถึง 0.10 มม. ขั้นตอนนี้ต้องใช้ความแม่นยำอย่างมากเพื่อหลีกเลี่ยงการเยื้องศูนย์หรือความเสียหาย

4. การชุบทองแดง: ทองแดงถูกชุบเพื่อเติมเต็ม vias และรูปแบบเส้นทางการนำไฟฟ้า ความหนาถูกควบคุมอย่างระมัดระวังเพื่อรองรับความสามารถในการบรรทุกปัจจุบัน

5. การสร้างลวดลาย: การถ่ายภาพขั้นสูงกำหนดรูปแบบเส้นแบ่ง/พื้นที่เพื่อให้มั่นใจว่าการกำหนดเส้นทางที่แม่นยำและหนาแน่น

6. การตกแต่งพื้นผิว: Enig, OSP หรือ HASL Finishes ถูกนำไปใช้เพื่อให้แน่ใจว่าการประสานและความน่าเชื่อถือในระยะยาว

7. การทดสอบไฟฟ้า: แต่ละบอร์ดได้รับการทดสอบอย่างเข้มงวดเพื่อความต่อเนื่องความต้านทานและกางเกงขาสั้นเพื่อรับประกันการปฏิบัติตามข้อกำหนดการออกแบบ

การรวมกันของกระบวนการเหล่านี้ทำให้มั่นใจได้ว่า HDI PCBs สามารถรองรับสัญญาณความเร็วสูงได้อย่างน่าเชื่อถือส่วนประกอบที่มีความหนาแน่นสูงและเรียกร้องสภาพความร้อน

คำถามทั่วไปเกี่ยวกับ HDI PCBS

Q1: แอพพลิเคชั่นใดที่ได้รับประโยชน์มากที่สุดจาก HDI PCB
A1: HDI PCBs เหมาะสำหรับอุปกรณ์ประสิทธิภาพสูงที่ข้อ จำกัด ด้านพื้นที่และความสมบูรณ์ของสัญญาณเป็นสิ่งสำคัญ ซึ่งรวมถึงสมาร์ทโฟน, แท็บเล็ต, อุปกรณ์อิเล็กทรอนิกส์ที่สวมใส่ได้, อุปกรณ์การแพทย์, อุปกรณ์การบินและอวกาศ, อุปกรณ์อิเล็กทรอนิกส์ยานยนต์และฮาร์ดแวร์เครือข่ายความเร็วสูง ความสามารถในการจัดการส่วนประกอบที่ดีและการเชื่อมต่อที่ซับซ้อนทำให้พวกเขาเหนือกว่าในสถานการณ์ดังกล่าว

Q2: ความน่าเชื่อถือของ HDI PCB เปรียบเทียบกับ PCB ทั่วไปได้อย่างไร
A2: HDI PCBs ให้ความน่าเชื่อถือที่เพิ่มขึ้นเนื่องจากเส้นทางการเชื่อมต่อระหว่างกันที่สั้นกว่าการสูญเสียสัญญาณที่ลดลงประสิทธิภาพความร้อนที่ดีขึ้นและจุดบัดกรีน้อยลงในชุดประกอบที่มีความหนาแน่นสูง ปัจจัยเหล่านี้ลดความเสี่ยงของความล้มเหลวทางไฟฟ้าการย่อยสลายของสัญญาณและความเครียดจากความร้อนทำให้ HDI PCBs เหมาะสำหรับการใช้งานที่มีความสำคัญต่อภารกิจซึ่ง PCB ทั่วไปอาจล้มเหลว

อะไรทำให้ Fanway HDI PCB เป็นตัวเลือกที่ต้องการในตลาด?

ที่ช่องทางการผลิต HDI PCB นั้นสอดคล้องกับมาตรฐานชั้นนำของอุตสาหกรรมและการควบคุมคุณภาพอย่างเข้มงวด Fanway มีความเชี่ยวชาญด้าน PCB ที่มีความหนาแน่นสูงหลายชั้นที่รวมประสิทธิภาพความทนทานและความสามารถในการปรับขนาดสำหรับทั้งต้นแบบและการผลิตจำนวนมาก ความแตกต่างที่สำคัญของ Fanway HDI PCBs รวมถึง:

• การปรับแต่ง: จำนวนเลเยอร์ที่ปรับแต่ง, วัสดุพื้นผิวและข้อมูลจำเพาะของสาย/พื้นที่เพื่อตอบสนองความต้องการเฉพาะโครงการ

• ความสามารถในการผลิตขั้นสูง: microvias ที่เจาะด้วยเลเซอร์, ลวดลายเส้นละเอียดและตัวเลือกอิมพีแดนซ์ที่ควบคุมได้

• การฟื้นตัวอย่างรวดเร็ว: กระบวนการผลิตที่มีความคล่องตัวช่วยให้การสร้างต้นแบบอย่างรวดเร็วและการส่งมอบที่ทันเวลาสำหรับโครงการที่มีความสำคัญต่อตลาด

• การประกันคุณภาพ: ทุกบอร์ดได้รับการทดสอบทางไฟฟ้าการตรวจสอบทางแสงและการตรวจสอบการทำงานเพื่อให้แน่ใจว่าไม่มีข้อบกพร่อง

• การสนับสนุนด้านเทคนิค: Fanway ให้คำปรึกษาด้านเทคนิคที่ครอบคลุมเพื่อเพิ่มประสิทธิภาพการออกแบบสำหรับความสามารถในการผลิตประสิทธิภาพและประสิทธิภาพด้านต้นทุน

สำหรับธุรกิจที่ต้องการรวม HDI PCB ที่มีประสิทธิภาพสูงเข้ากับผลิตภัณฑ์ของพวกเขา Fanway นำเสนอโซลูชั่นที่เชื่อถือได้ซึ่งรักษาความเป็นเลิศจากการสร้างต้นแบบไปจนถึงการผลิตเต็มรูปแบบ

ติดต่อเราวันนี้เพื่อสำรวจโซลูชั่น HDI PCB ที่กำหนดเองและยกระดับการออกแบบผลิตภัณฑ์ของคุณให้อยู่ในระดับต่อไป
