ในอุตสาหกรรมอิเล็กทรอนิกส์ในปัจจุบันความต้องการแผงวงจรพิมพ์ที่มีประสิทธิภาพสูงและทนทาน (PCBs) กำลังเติบโตอย่างรวดเร็วPCB ทองแดงหนักS หรือที่รู้จักกันในชื่อ PCB ทองแดงหนาได้กลายเป็นโซลูชันที่ต้องการสำหรับอุตสาหกรรมที่ต้องการกำลังการผลิตในปัจจุบันสูงการจัดการความร้อนที่เหนือกว่าและความน่าเชื่อถือที่เพิ่มขึ้นภายใต้สภาวะที่รุนแรง จากระบบพลังงานยานยนต์ไปจนถึงอุปกรณ์พลังงานหมุนเวียนบอร์ดเหล่านี้มีบทบาทสำคัญในอิเล็กทรอนิกส์ที่ทันสมัย

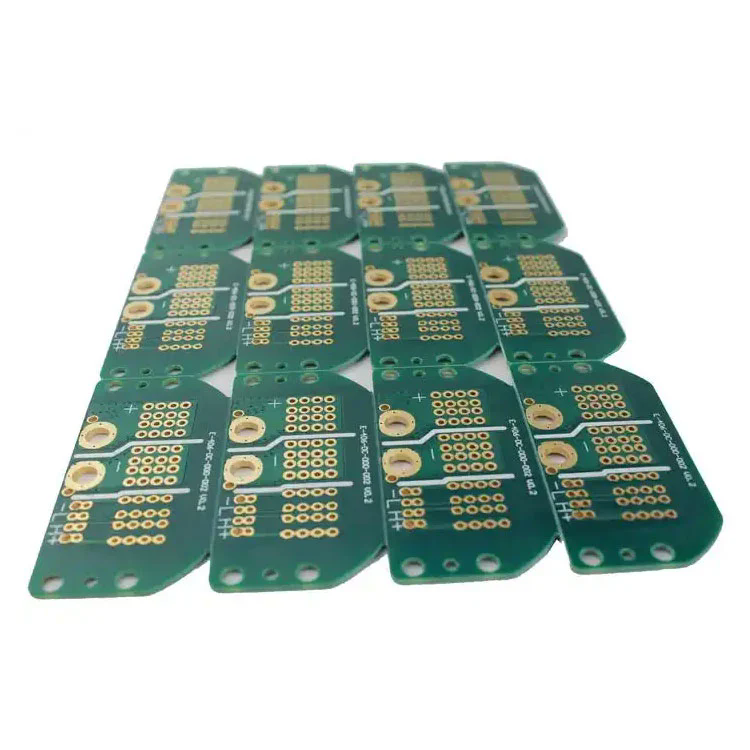

PCB ทองแดงหนักเป็นแผงวงจรพิมพ์ชนิดหนึ่งที่มีตัวนำทองแดงที่มีความหนาตั้งแต่ 3 ออนซ์/ft²ถึง 20 ออนซ์/ft²หรือมากกว่า ซึ่งแตกต่างจาก PCBs มาตรฐานซึ่งโดยทั่วไปใช้เลเยอร์ทองแดง 1 ออนซ์/ft²หรือน้อยกว่า PCB ทองแดงหนักได้รับการออกแบบมาเพื่อรองรับโหลดปัจจุบันที่สูงขึ้นอย่างมีนัยสำคัญและทนต่อความเครียดจากความร้อนที่รุนแรง
ความสามารถในการพกพากระแสสูง - ชั้นทองแดงที่หนาขึ้นช่วยให้ PCB สามารถจัดการกับกระแสที่สูงขึ้นได้โดยไม่ต้องมีความร้อนสูงเกินไปหรือสร้างความเสียหายให้กับวงจร
ปรับปรุงการจัดการความร้อน - PCB ทองแดงหนักกระจายความร้อนได้อย่างมีประสิทธิภาพมากขึ้นทำให้เหมาะสำหรับการใช้งานที่ความหนาแน่นของพลังงานสูง
ความแข็งแรงเชิงกลที่เพิ่มขึ้น - การชุบทองแดงที่หนาขึ้นช่วยเพิ่มความแข็งแกร่งและความทนทานทำให้บอร์ดสามารถทนต่อสภาพแวดล้อมการทำงานที่รุนแรง
ความเป็นไปได้ในการออกแบบขนาดกะทัดรัด-นักออกแบบสามารถรวมวงจรปัจจุบันและกระแสไฟฟ้าต่ำเข้ากับบอร์ดเดียวกันลดขนาดและน้ำหนักโดยรวม
ความน่าเชื่อถือที่ดีขึ้น-ด้วยความเสี่ยงที่ลดลงของความล้มเหลวของวงจรภายใต้การโหลดสูงบอร์ดเหล่านี้เหมาะสำหรับการใช้งานที่สำคัญของภารกิจ
PCB ทองแดงหนักมีความสำคัญอย่างยิ่งในด้านอิเล็กทรอนิกส์พลังงานระบบยานยนต์อุปกรณ์อุตสาหกรรมโซลูชั่นพลังงานหมุนเวียนและเทคโนโลยีการบินและอวกาศ ด้วยการเพิ่มความหนาของทองแดงวิศวกรสามารถมั่นใจได้ว่าการไหลของกระแสไฟฟ้าที่มีประสิทธิภาพและลดโอกาสของความล้มเหลวที่เกี่ยวข้องกับความร้อนทำให้บอร์ดเหล่านี้เป็นสิ่งจำเป็นสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย
เมื่อเลือก PCB ทองแดงหนักข้อกำหนดทางเทคนิคมีบทบาทสำคัญในการกำหนดประสิทธิภาพและความเหมาะสมสำหรับแอปพลิเคชันของคุณ ด้านล่างนี้เป็นตารางที่ครอบคลุมโดยสรุปข้อกำหนดทั่วไปของ PCBs ทองแดงหนักของเรา:
| ข้อมูลจำเพาะ | รายละเอียด |
|---|---|
| ความหนาของทองแดง | 3 ออนซ์/ft²ถึง 20 ออนซ์/ft² (ปรับแต่งได้) |
| จำนวนเลเยอร์ | 1 ถึง 32 ชั้น |
| วัสดุฐาน | FR4, Rogers, Polyimide, Metal Core |
| ความหนาของบอร์ด | 0.8 มม. ถึง 6.0 มม. |
| พื้นผิวเสร็จสิ้น | Hasl, เป็นเอกฉันท์, OSP, Immersion Silver, Enepig |
| หน้ากากบัดกรี | สีเขียว, น้ำเงิน, แดง, ดำ, ขาว |
| ความกว้างการติดตามขั้นต่ำ | 3 ล้าน |
| ระยะห่างขั้นต่ำ | 3 ล้าน |
| การนำความร้อน | สูงปรับให้เหมาะสมสำหรับการกระจายความร้อน |
| อุณหภูมิการทำงาน | -55 ° C ถึง +150 ° C |
| แอปพลิเคชัน | พลังงานอิเล็กทรอนิกส์, ยานยนต์, การบินและอวกาศ, เครื่องจักรอุตสาหกรรม, อินเวอร์เตอร์พลังงานแสงอาทิตย์ |
ด้วยการเลือกข้อกำหนดที่เหมาะสมวิศวกรสามารถเพิ่มประสิทธิภาพ PCB สำหรับสภาพแวดล้อมที่มีกระแสไฟฟ้าสูงอุณหภูมิสูงหรือมีความน่าเชื่อถือสูง ตัวอย่างเช่นตัวแปลงพลังงานและตัวควบคุมยานพาหนะไฟฟ้าต้องการบอร์ดที่มีความหนาของทองแดงสูงกว่า 8 ออนซ์ในขณะที่ไดรเวอร์มอเตอร์อุตสาหกรรมอาจต้องการความสามารถที่สูงขึ้น
กระบวนการผลิตของ PCB ทองแดงหนักแตกต่างจาก PCB มาตรฐานอย่างมีนัยสำคัญเนื่องจากความหนาของทองแดงที่เพิ่มขึ้น เทคนิคพิเศษใช้เพื่อให้แน่ใจว่ามีความทนทานและความแม่นยำ
กระบวนการเริ่มต้นด้วยการเลือกลามิเนตคุณภาพสูงเช่น FR4 หรือพื้นผิวโลหะคอร์ วัสดุที่เลือกจะต้องทนต่อความร้อนและความเครียดทางกลมาก
PCBs มาตรฐานใช้กระบวนการแกะสลักอย่างง่าย แต่ PCB ทองแดงหนักต้องการการแกะสลักที่แตกต่างกันเพื่อให้แน่ใจว่ารูปร่างตัวนำที่แม่นยำโดยไม่ต้องตัดทอน นี่เป็นสิ่งสำคัญสำหรับการรักษาความสมบูรณ์ของร่องรอยทองแดงหนา
เทคโนโลยีการชุบใช้ในการสร้างความหนาของทองแดงทั้งบนพื้นผิวและภายใน Vias การชุบผ่านรูช่วยเพิ่มการไหลของกระแสระหว่างเลเยอร์และป้องกันความร้อนสูงเกินไป
ชั้นทองแดงหลายชั้นถูกลามิเนตภายใต้อุณหภูมิและความดันสูง ระบบเรซินพิเศษใช้เพื่อป้องกันการแยกและรักษาความสมบูรณ์ของโครงสร้าง
มาสก์ประสานอุณหภูมิสูงถูกนำไปใช้เพื่อปกป้องร่องรอยทองแดง พื้นผิวเสร็จสิ้นเช่น Enig หรือ HASL ถูกเพิ่มเข้ามาเพื่อปรับปรุงความสามารถในการบัดกรีและความต้านทานการกัดกร่อน
แต่ละบอร์ดผ่านการทดสอบไฟฟ้าการทดสอบการขี่จักรยานด้วยความร้อนและการตรวจสอบความน่าเชื่อถือเพื่อให้แน่ใจว่าเป็นไปตามมาตรฐานอุตสาหกรรมที่เข้มงวด
กระบวนการที่มีการควบคุมสูงนี้ช่วยให้มั่นใจได้ว่า PCB ทองแดงหนักจะให้ประสิทธิภาพที่ยอดเยี่ยมความทนทานและความปลอดภัยทำให้เหมาะสำหรับการใช้งานที่สำคัญของภารกิจ
PCB ทองแดงหนักถูกนำมาใช้อย่างกว้างขวางในอุตสาหกรรมที่มีพลังงานสูงอุณหภูมิสูงและความน่าเชื่อถือเป็นสิ่งสำคัญ
ใช้ในอินเวอร์เตอร์, วงจรเรียงกระแสและตัวแปลงพลังงานบอร์ดเหล่านี้จัดการกับกระแสสูงโดยไม่ลดทอนประสิทธิภาพ
ตัวควบคุมยานพาหนะไฟฟ้าระบบการจัดการแบตเตอรี่และไฟหน้า LED ขึ้นอยู่กับ PCB ทองแดงหนักเพื่อประสิทธิภาพความร้อนและความทนทานในระยะยาว
มอเตอร์ที่ใช้งานหนักระบบหุ่นยนต์และเครื่องจักรอัตโนมัติจากโรงงานต้องการ PCB ที่ทนต่อกระแสและอุณหภูมิสูงคงที่
อินเวอร์เตอร์พลังงานแสงอาทิตย์กังหันลมและระบบจัดเก็บพลังงานขึ้นอยู่กับ PCB ทองแดงหนักเพื่อจัดการโหลดที่ผันผวนได้อย่างมีประสิทธิภาพ
ในสภาพแวดล้อมที่มีความสำคัญต่อภารกิจความน่าเชื่อถือไม่สามารถต่อรองได้ PCB ทองแดงหนักให้ประสิทธิภาพที่มั่นคงภายใต้สภาวะความเครียดที่รุนแรง
ตอบ: โดยทั่วไปแล้ว PCB มาตรฐานจะใช้ความหนาของทองแดงสูงสุด 1 ออนซ์/ft²ในขณะที่ PCB ทองแดงหนักมีช่วงตั้งแต่ 3 ออนซ์/ft²ถึง 20 ออนซ์/ft²หรือมากกว่า ทองแดงที่หนาขึ้นช่วยให้ PCB ทองแดงหนักสามารถพกพากระแสที่สูงขึ้นปรับปรุงการกระจายความร้อนและจัดการกับความเครียดทางกลมากทำให้เหมาะสำหรับการใช้งานที่ใช้พลังงานสูง
ตอบ: ความหนาของทองแดงขึ้นอยู่กับโหลดปัจจุบันของคุณอุณหภูมิการทำงานและข้อ จำกัด ในการออกแบบ ตัวอย่างเช่น:
แอปพลิเคชันด้านล่าง 3A สามารถใช้ทองแดง 1 ออนซ์
แอปพลิเคชันระหว่าง 3A - 10a โดยทั่วไปต้องใช้ทองแดง 2 ออนซ์ถึง 4 ออนซ์
ระบบพลังงานสูงที่สูงกว่า 10A มักจะต้องการ 8 ออนซ์หรือทองแดงหนาขึ้น
การให้คำปรึกษากับผู้ผลิต PCB ที่มีประสบการณ์ทำให้มั่นใจได้ถึงความหนาของทองแดงที่ดีที่สุดสำหรับความต้องการของโครงการของคุณ
ในยุคที่อุปกรณ์อิเล็กทรอนิกส์ต้องมีประสิทธิภาพมากขึ้นเชื่อถือได้และมีประสิทธิภาพ PCB ทองแดงหนัก ๆ ให้ข้อได้เปรียบที่ไม่มีใครเทียบ พวกเขาส่งมอบกำลังการผลิตในปัจจุบันที่เหนือกว่าการจัดการความร้อนที่ยอดเยี่ยมและความทนทานที่ยาวนานในอุตสาหกรรมเช่นยานยนต์พลังงานหมุนเวียนระบบอัตโนมัติอุตสาหกรรมและการบินและอวกาศ
ที่ช่องทางเราเชี่ยวชาญในการผลิต PCB ทองแดงที่มีคุณภาพสูงที่ปรับให้เข้ากับข้อกำหนดที่แน่นอนของโครงการของคุณ ด้วยความสามารถในการผลิตขั้นสูงและการควบคุมคุณภาพที่เข้มงวดเรามั่นใจได้ว่าประสิทธิภาพที่ดีที่สุดสำหรับแอปพลิเคชันที่มีกำลังสูงของคุณ
หากคุณกำลังมองหาพันธมิตรที่เชื่อถือได้เพื่อส่งมอบโซลูชั่น PCB ทองแดงที่ทนทานมีประสิทธิภาพและประหยัดต้นทุนได้ติดต่อเรา เพื่อหารือเกี่ยวกับความต้องการของคุณ
