มีแผงวงจรพิมพ์ประเภทใดบ้าง?

ในผลิตภัณฑ์อิเล็กทรอนิกส์ที่ทันสมัยแผงวงจรพิมพ์ (PCBs) เป็นองค์ประกอบหลักที่ขาดไม่ได้ ไม่เพียง แต่เป็นพาหะของส่วนประกอบอิเล็กทรอนิกส์ต่าง ๆ แต่ยังกำหนดคุณภาพการเชื่อมต่อไฟฟ้าและความเสถียรในการทำงานของเครื่องทั้งหมด ด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยีอิเล็กทรอนิกส์ประเภทต่างๆPCBSได้เกิดขึ้นเพื่อตอบสนองความต้องการของแอพพลิเคชั่นที่ซับซ้อนต่างๆ บทความนี้จะให้คำแนะนำรายละเอียดเกี่ยวกับประเภททั่วไปของแผงวงจรพิมพ์และสถานการณ์ที่เกี่ยวข้อง

1. PCB ด้านเดียว

บอร์ดด้านเดียวเป็นโครงสร้าง PCB ขั้นพื้นฐานที่สุด รูปแบบการนำไฟฟ้ามีการกระจายเพียงด้านเดียวของสารตั้งต้นและอีกด้านหนึ่งใช้ในการติดตั้งส่วนประกอบอิเล็กทรอนิกส์ แผงวงจรประเภทนี้มีกระบวนการผลิตอย่างง่ายและต้นทุนต่ำและใช้กันอย่างแพร่หลายในผลิตภัณฑ์ที่มีราคาถูกและมีความซับซ้อนเช่นของเล่นอิเล็กทรอนิกส์เครื่องใช้ในครัวเรือนแสงไฟ LED และวิทยุ

คุณสมบัติ:

ต้นทุนต่ำ

โครงสร้างเรียบง่าย

ง่ายต่อการผลิตจำนวนมาก

2. PCB สองด้าน

แตกต่างจากบอร์ดด้านเดียวสองด้านPCBSมีรูปแบบการนำไฟฟ้าทั้งสองด้านของสารตั้งต้นและการเชื่อมต่อทางไฟฟ้าทั้งสองด้านทำได้ผ่าน VIAS โครงสร้างนี้จะเพิ่มความหนาแน่นของการเดินสายและความซับซ้อนของวงจรอย่างมากและเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีฟังก์ชั่นมากขึ้นและโครงสร้างที่กะทัดรัดมากขึ้น

แอปพลิเคชันทั่วไป: แผงควบคุมอุตสาหกรรม, เครื่องมือวัด, อุปกรณ์จ่ายไฟ, เครื่องใช้ในบ้านอัจฉริยะ ฯลฯ

3. PCB หลายชั้น

Multilayer PCB ประกอบด้วยชั้นนำไฟฟ้ามากกว่าสามชั้น (โดยปกติจะเป็น 4, 6, 8 หรือแม้กระทั่งเลเยอร์หลายสิบชั้น) คั่นด้วยวัสดุฉนวนที่อยู่ตรงกลางและเชื่อมต่อด้วยรูตาบอดหรือฝัง แผงวงจรประเภทนี้สามารถบรรลุความหนาแน่นของการเดินสายที่สูงขึ้นและความเข้ากันได้ของแม่เหล็กไฟฟ้าที่แข็งแกร่งขึ้นเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ระดับสูง

ใช้กันอย่างแพร่หลายใน:

อุปกรณ์สื่อสาร

อุปกรณ์การแพทย์

เมนบอร์ดคอมพิวเตอร์ประสิทธิภาพสูง

การบินและอวกาศและผลิตภัณฑ์อิเล็กทรอนิกส์ทหาร

ข้อดี:

การใช้ประโยชน์จากพื้นที่สูง

ประสิทธิภาพไฟฟ้าที่ดี

ความสามารถในการต่อต้านการแทรกแซงที่แข็งแกร่ง

4. PCB ที่ยืดหยุ่น (FPC)

แผงวงจรที่ยืดหยุ่นทำจากพื้นผิวพลาสติกที่ยืดหยุ่น (เช่นโพลีอิมด์หรือฟิล์มโพลีเอสเตอร์) มีความยืดหยุ่นที่ดีและสามารถงอพับหรือบิดได้ FPC ใช้กันอย่างแพร่หลายในผลิตภัณฑ์อิเล็กทรอนิกส์บางและเบาเช่นสมาร์ทโฟนแล็ปท็อปกล้องอุปกรณ์ที่สวมใส่ได้ ฯลฯ

คุณสมบัติหลัก:

โค้งงอได้และพับได้

น้ำหนักเบาและเล็ก

การติดตั้งที่ยืดหยุ่น

5. บอร์ดที่มีความยืดหยุ่นแข็ง

บอร์ดที่มีความยืดหยุ่นแข็งรวมข้อดีของ PCB แข็งและ PCB ที่ยืดหยุ่นและมีทั้งพื้นที่ที่แข็งและยืดหยุ่นในแผงวงจรเดียวกัน โครงสร้างนี้เหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีพื้นที่ จำกัด และการพับหลายแบบเช่นอุปกรณ์ตรวจสอบทางการแพทย์โมดูลกล้องและระบบการสื่อสารทางทหาร

ข้อดี:

สามารถบันทึกตัวเชื่อมต่อและชุดสายไฟ

ปรับปรุงความเสถียรในการส่งสัญญาณ

โครงสร้างขนาดกะทัดรัดและความน่าเชื่อถือสูง

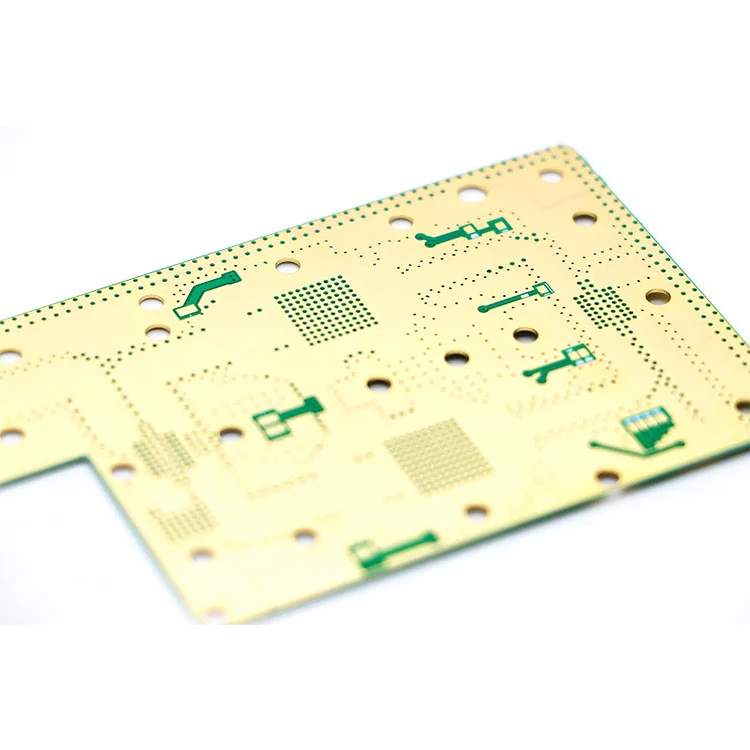

6. PCB ความถี่สูง

PCB ความถี่สูงใช้วัสดุความถี่สูงพิเศษเช่น PTFE (Polytetrafluoroethylene) ฯลฯ ซึ่งสามารถรองรับการส่งสัญญาณความถี่สูงที่มั่นคง PCB ประเภทนี้ส่วนใหญ่ใช้ในระบบเรดาร์อุปกรณ์สื่อสารความถี่วิทยุเสาอากาศ 5G เรดาร์ยานยนต์และโอกาสอื่น ๆ ที่มีความต้องการความสมบูรณ์ของสัญญาณสูงมาก

คุณสมบัติ:

ค่าคงที่ไดอิเล็กตริกต่ำ

ประสิทธิภาพความถี่สูงที่มั่นคง

เหมาะสำหรับแอปพลิเคชันการสื่อสารความเร็วสูง

7. PCB ที่ใช้โลหะ

PCB ที่ใช้โลหะ (เช่นสารตั้งต้นอลูมิเนียม, สารตั้งต้นทองแดง) ใช้วัสดุโลหะเป็นชั้นนำไฟฟ้าความร้อนมีประสิทธิภาพการกระจายความร้อนที่ดีและมักใช้ในไฟ LED พลังงานอิเล็กทรอนิกส์ยานยนต์โมดูลพลังงานและผลิตภัณฑ์อื่น ๆ ที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับการกระจายความร้อน

ข้อดี:

การนำความร้อนที่แข็งแกร่ง

ความแข็งแรงเชิงกลสูง

ยืดอายุการใช้งานส่วนประกอบอิเล็กทรอนิกส์

ในฐานะที่เป็น "ระบบประสาทส่วนกลาง" ของผลิตภัณฑ์อิเล็กทรอนิกส์ประเภทของแผงวงจรพิมพ์จะส่งผลโดยตรงต่อประสิทธิภาพปริมาณค่าใช้จ่ายและความเสถียรของผลิตภัณฑ์ การทำความเข้าใจกับลักษณะโครงสร้างและสถานการณ์แอปพลิเคชันของ PCBs ต่างๆจะช่วยให้ บริษัท ต่างๆเลือกได้อย่างแม่นยำมากขึ้นและปรับปรุงความสามารถในการแข่งขันของผลิตภัณฑ์
