บริการออกแบบและเค้าโครง PCB ของ Fanway:จากแนวคิดไปจนถึงโซลูชั่นพร้อมการผลิต

การออกแบบ PCB และเค้าโครง PCB เป็นกระบวนการในการสร้างเค้าโครงทางกายภาพและการเชื่อมต่อไฟฟ้าสำหรับแผงวงจรพิมพ์ (PCB) ซึ่งเป็นรากฐานของอุปกรณ์อิเล็กทรอนิกส์เกือบทั้งหมด สิ่งนี้เกี่ยวข้องกับการเปลี่ยนแผนผัง (ไดอะแกรมวงจร) เป็นบอร์ดที่สามารถผลิตได้พร้อมสำหรับการประกอบส่วนประกอบ ที่ Fanway เราเป็นมากกว่าผู้ผลิต PCB และซัพพลายเออร์ในประเทศจีน เราให้บริการโซลูชั่นการออกแบบ PCB และเค้าโครงอย่างรวดเร็วซึ่งครอบคลุมทุกอย่างตั้งแต่การพัฒนาแผนผังไปจนถึงการส่งมอบไฟล์พร้อมการผลิต

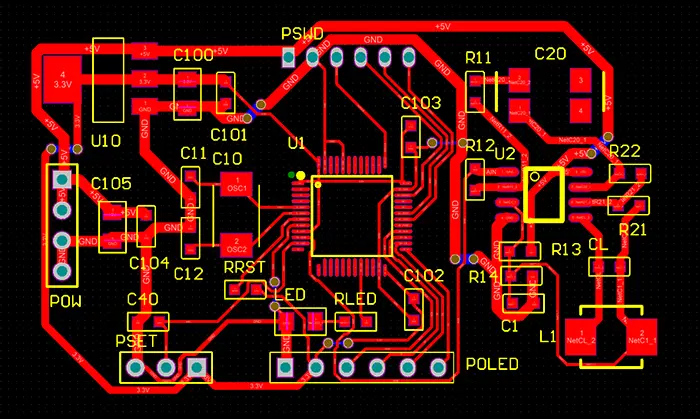

Pcb Schemetic

เราเชี่ยวชาญใน

การออกแบบ PCB ความเร็วสูงความหนาแน่นสูงและความถี่สูง
เค้าโครง PCB ระดับระบบที่ซับซ้อน
การเพิ่มประสิทธิภาพของ Signal Integrity (SI) และ Power Integrity (PI)
การปฏิบัติตาม EMI/EMC และการจัดการความร้อน


ความสามารถในการออกแบบ PCB และเค้าโครงของ Fanway

รายการ ข้อกำหนด/ความสามารถ
ซอฟต์แวร์ออกแบบ Altium Designer, Cadence Allegro, Mentor Xpedition, Cadsoft (Eagle)
ชั้นสูงสุด 1-32 เลเยอร์ (การออกแบบมาตรฐาน) รองรับ HDI ชั้นทุกชั้น
นาที. ติดตามความกว้าง/พื้นที่ 0.05 มม. / 0.05 มม. (เทคโนโลยีการขุดเจาะเลเซอร์)
การควบคุมความต้านทาน ± 5% ความทนทาน
การออกแบบความถี่สูง สูงถึง 40GHz (วงจร RF, โมดูลไมโครเวฟ)
มาตรฐานการออกแบบ IPC-2221, IPC-7351, ISO9001 ได้รับการรับรอง


ทำไมต้องเลือก Fanway สำหรับบริการออกแบบ PCB และเค้าโครงของคุณ?

ประสบการณ์ที่ร่ำรวย

Stringent Quality Control

12 ปีขึ้นไปในอุตสาหกรรม PCB พร้อมโครงการออกแบบหลายโครงการที่ประสบความสำเร็จในการส่งมอบ

การตอบสนองอย่างรวดเร็ว

Fast Turnaround Time

เราให้ข้อเสนอการออกแบบเบื้องต้นภายใน 48 ชั่วโมง

การเพิ่มประสิทธิภาพต้นทุน

Competitive Prices

การวิเคราะห์ DFM (การออกแบบเพื่อการผลิต) ลดต้นทุนการผลิตจำนวนมาก

การสนับสนุนด้านเทคนิค

Excellent Customer Service

ฟรีจากการให้คำปรึกษาการออกแบบการออกแบบการแก้ไขปัญหาและการสนับสนุนการผลิตจำนวนมาก


ความมุ่งมั่นในการรักษาความลับ

เราลงนามในข้อตกลงการไม่เปิดเผย (NDA) ปกป้องทรัพย์สินทางปัญญาอย่างเคร่งครัด

Pcb Design And Layout


คำถามที่พบบ่อยสำหรับการออกแบบ PCB และเค้าโครง

Q1: กระบวนการออกแบบใช้เวลานานแค่ไหน?

ตอบ: โดยทั่วไป 3-6 สัปดาห์ขึ้นอยู่กับความซับซ้อน (e. g., 10 วันทำการสำหรับ PCB 4 ชั้น)


Q2: คุณสนับสนุนการปรับเปลี่ยนการออกแบบหรือไม่?

ก. ใช่. เราเสนอการดัดแปลงเล็กน้อย 1-2 ครั้งโดยไม่เสียค่าใช้จ่ายเพื่อให้แน่ใจว่าลูกค้าพึงพอใจ 100%


Q3: จำเป็นต้องใช้วัสดุอินพุตอะไร?

ตอบ: แผนผัง, ภาพวาดเชิงกล, แผ่นข้อมูลส่วนประกอบที่สำคัญและเอกสารข้อกำหนดการออกแบบ


Q4: คุณสามารถช่วยแก้ปัญหาปัญหาการผลิตจำนวนมากได้หรือไม่?

ตอบ: แน่นอน เราให้การสนับสนุนทางเทคนิควงจรชีวิตเต็มรูปแบบตั้งแต่การออกแบบไปจนถึงการผลิตจำนวนมาก
