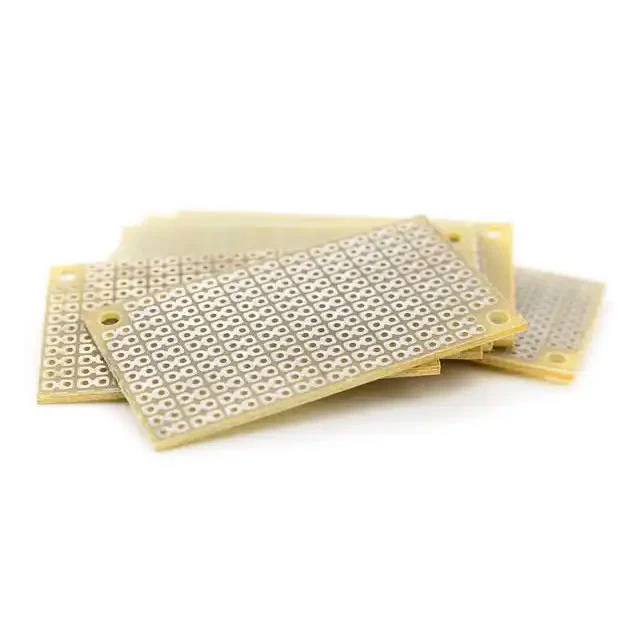

PCB เซรามิก(แผงวงจรพิมพ์) กำลังได้รับความสนใจอย่างรวดเร็วในอุตสาหกรรมที่ต้องการประสิทธิภาพเชิงความร้อน ความน่าเชื่อถือ และการย่อขนาดที่สูง PCB เซรามิกต่างจากบอร์ด FR4 ทั่วไปตรงที่ใช้วัสดุเซรามิกเป็นสารตั้งต้น ซึ่งให้การกระจายความร้อน ความแข็งแรงทางกล และฉนวนไฟฟ้าได้ดีกว่า
PCB เซรามิกเป็นแผงวงจรพิมพ์เฉพาะทางที่ใช้วัสดุเซรามิก—โดยทั่วไปคืออะลูมิเนียมออกไซด์ (Al₂O₃), อะลูมิเนียมไนไตรด์ (AlN) หรือเบริลเลียมออกไซด์ (BeO)—เป็นพื้นผิวฐาน วัสดุเหล่านี้ถูกเลือกเนื่องจากมีการนำความร้อน ฉนวนไฟฟ้า และความเสถียรที่ยอดเยี่ยมภายใต้สภาวะที่มีอุณหภูมิสูง
คุณสมบัติหลักและพารามิเตอร์ของ PCB เซรามิก:
| พารามิเตอร์ | ช่วงทั่วไป / ข้อมูลจำเพาะ | คำอธิบาย |
|---|---|---|
| วัสดุพื้นผิว | อัล ₂o₃, AlN, BEAO Beo | กำหนดคุณสมบัติการนำความร้อนและฉนวนไฟฟ้า |
| การนำความร้อน | 20–200 วัตต์/เมตร·เค | การกระจายความร้อนอย่างมีประสิทธิภาพสำหรับส่วนประกอบที่มีกำลังสูง |
| ค่าคงที่ไดอิเล็กตริก (εr) | 8-9 (อัล ₂Oo), 8.5-9 (ALN) | รับประกันความสมบูรณ์ของสัญญาณในการใช้งานความถี่สูง |
| ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (CTE) | 6–7 ppm/°C | ลดความเครียดระหว่าง PCB และส่วนประกอบที่ติดตั้ง |
| อุณหภูมิในการทำงานสูงสุด | 450–1,000°ซ | รองรับการทำงานที่อุณหภูมิสูงโดยไม่ทำให้พื้นผิวเสื่อมสภาพ |
| ความหนา | 0.2–3.0 มม | รองรับทั้งแบบบางและแบบแข็ง |
| ชั้นทองแดง | 35–105 ไมโครเมตร | ให้ความสามารถในการรองรับกระแสไฟที่เพียงพอ |
| พื้นผิวเสร็จสิ้น | ทอง นิกเกิล ดีบุก เงิน | รับประกันความน่าเชื่อถือในการบัดกรีและความทนทานในระยะยาว |
PCB เซรามิกมักถูกแบ่งออกเป็นทองแดงผูกมัดโดยตรง (DBC), การประสานโลหะแบบแอคทีฟ (AMB), และเทคโนโลยีฟิล์มหนาบอร์ด แต่ละประเภทตอบสนองความต้องการเฉพาะ ตั้งแต่โมดูลพลังงานกระแสสูงไปจนถึงอุปกรณ์ไมโครอิเล็กทรอนิกส์ ซึ่งมีข้อดีเฉพาะตัวในการจัดการระบายความร้อนและความทนทานทางกล
การกระจายความร้อนที่เหนือกว่า:
LED กำลังสูง โมดูล RF และอุปกรณ์อิเล็กทรอนิกส์กำลังสร้างความร้อนอย่างมาก PCB เซรามิกให้เส้นทางระบายความร้อนที่มีประสิทธิภาพ ป้องกันความร้อนสูงเกินไป ปรับปรุงอายุการใช้งานที่ยาวนาน และรักษาประสิทธิภาพที่มั่นคงภายใต้สภาวะโหลดสูง ตัวอย่างเช่น PCB เซรามิกที่ใช้อะลูมิเนียมไนไตรด์ สามารถเกินระดับการนำความร้อนที่ 200 W/m·K ซึ่งเหนือกว่าบอร์ด FR4 มาตรฐานมาก (~0.3 W/m·K)
ความเสถียรของความถี่สูง:
พื้นผิวเซรามิกมีการสูญเสียอิเล็กทริกต่ำ ซึ่งรับประกันการลดทอนสัญญาณขั้นต่ำในวงจรความถี่สูง ทำให้เหมาะสำหรับการใช้งาน RF, โมดูล 5G และอุปกรณ์สื่อสารผ่านดาวเทียม
ความเสถียรทางกลและเคมี:
เซรามิกต้านทานการกัดกร่อน ความชื้น และการเปลี่ยนแปลงอุณหภูมิ ซึ่งเป็นสิ่งสำคัญในสภาพแวดล้อมของยานยนต์ การบินและอวกาศ และอุตสาหกรรมที่ PCB ต้องเผชิญกับสภาวะที่ไม่เอื้ออำนวย
การย่อส่วนและการออกแบบที่มีความหนาแน่นสูง:
ด้วยการเพิ่มขึ้นของอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัด PCB เซรามิกช่วยให้วางส่วนประกอบได้แน่นขึ้นโดยไม่กระทบต่อการจัดการความร้อน ความแข็งแกร่งของโครงสร้างรองรับส่วนประกอบที่หนักหรือมีความหนาแน่นสูง
ความน่าเชื่อถือในระยะยาว:
PCB เซรามิกจะรักษาประสิทธิภาพไว้เป็นระยะเวลานานแม้ภายใต้อุณหภูมิสูงและความเครียดทางกล ซึ่งช่วยลดความจำเป็นในการเปลี่ยนบ่อยครั้งหรือความล้มเหลวของระบบ
PCB เซรามิกเป็นส่วนสำคัญในภาคส่วนที่ต้องการทั้งประสิทธิภาพการระบายความร้อนสูงและวิศวกรรมที่มีความแม่นยำ การใช้งานที่สำคัญ ได้แก่ :
ไฟ LED:LED กำลังสูงได้รับประโยชน์จากการกระจายความร้อนที่ดีเยี่ยมของ PCB เซรามิก ซึ่งช่วยเพิ่มความสว่างและอายุการใช้งาน
อิเล็กทรอนิกส์กำลัง:อินเวอร์เตอร์ คอนเวอร์เตอร์ และตัวขับมอเตอร์ใช้ PCB เซรามิก DBC ในการจัดการกระแสไฟฟ้าและความร้อน
อุตสาหกรรมยานยนต์:ยานพาหนะไฟฟ้าและระบบไฮบริดใช้ PCB เซรามิกในการจัดการแบตเตอรี่และโมดูลระบบส่งกำลัง
โทรคมนาคม:อุปกรณ์ RF และ 5G ต้องการการส่งสัญญาณที่เสถียรที่ความถี่สูง ซึ่งทำได้โดยใช้พื้นผิวเซรามิกที่มีการสูญเสียต่ำ
อุปกรณ์การแพทย์:วงจรความน่าเชื่อถือสูงสำหรับระบบสร้างภาพ เลเซอร์ และการวินิจฉัยใช้ PCB เซรามิกเพื่อรักษาการทำงานที่แม่นยำภายใต้อุณหภูมิสูง
แนวโน้มที่เกิดขึ้น:
บูรณาการกับอุปกรณ์อิเล็กทรอนิกส์ที่ยืดหยุ่น:การรวม PCB เซรามิกเข้ากับพื้นผิวที่ยืดหยุ่นทำให้สามารถออกแบบไฮบริดสำหรับอุปกรณ์สวมใส่และหุ่นยนต์ขนาดกะทัดรัดได้
การจัดการระบายความร้อนขั้นสูง:นวัตกรรมต่างๆ เช่น ท่อความร้อนแบบฝังหรือการระบายความร้อนแบบไมโครแชนเนลกำลังถูกนำมาใช้ควบคู่ไปกับ PCB เซรามิกเพื่อเพิ่มประสิทธิภาพให้ดียิ่งขึ้น
การย่อขนาดของโมดูลกำลังสูง:พื้นผิวเซรามิกรองรับการเชื่อมต่อที่มีความหนาแน่นสูงในรูปแบบขนาดเล็ก ช่วยให้อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอุปกรณ์อุตสาหกรรมยุคหน้า
การผลิตสีเขียว:เทคนิคการผลิต PCB เซรามิกที่เป็นมิตรกับสิ่งแวดล้อมกำลังได้รับความสนใจ ช่วยลดผลกระทบต่อสิ่งแวดล้อมในขณะที่ยังคงรักษาประสิทธิภาพสูงไว้
คำถามที่ 1: การใช้ PCB แบบเซรามิกมีข้อดีมากกว่า PCB แกนโลหะอย่างไร
A1:PCB เซรามิกมีค่าการนำความร้อนที่เหนือกว่า ลดการสูญเสียอิเล็กทริก ทนต่ออุณหภูมิที่สูงขึ้น และมีเสถียรภาพทางกลมากกว่าเมื่อเทียบกับ PCB แกนโลหะ แม้ว่าแกนโลหะจะกระจายความร้อนได้ดีเยี่ยม แต่เซรามิกก็ให้การจัดการระบายความร้อนที่แม่นยำที่ฮอตสปอตเฉพาะจุดและรักษาความเป็นฉนวนไฟฟ้าไปพร้อมๆ กัน
คำถามที่ 2: ความหนาของ PCB เซรามิกส่งผลต่อประสิทธิภาพอย่างไร
A2:พื้นผิวเซรามิกที่หนาขึ้นจะช่วยเพิ่มความแข็งแรงเชิงกลและให้ความจุกระแสไฟสูงขึ้น แต่อาจลดประสิทธิภาพการกระจายความร้อนต่อความหนาของหน่วยเล็กน้อย การเลือกความหนาที่เหมาะสมที่สุดจะรักษาสมดุลระหว่างความแข็งแกร่ง ประสิทธิภาพด้านความร้อน และความเป็นไปได้ในการผลิตสำหรับการใช้งานที่ต้องการ
คำถามที่ 3: PCB เซรามิกสามารถใช้ในการใช้งานความถี่สูงได้หรือไม่
A3:ใช่ PCB เซรามิกมีการสูญเสียอิเล็กทริกต่ำและค่าอนุญาตที่เสถียร ทำให้เหมาะสำหรับวงจร RF, โมดูล 5G และการใช้งานไมโครเวฟ ซึ่งความสมบูรณ์ของสัญญาณเป็นสิ่งสำคัญ
คำถามที่ 4: PCB เซรามิกมีราคาแพงกว่าบอร์ด FR4 ทั่วไปหรือไม่
A4:ใช่ โดยทั่วไป PCB เซรามิกจะมีต้นทุนล่วงหน้าสูงกว่าเนื่องจากความซับซ้อนของวัสดุและการประมวลผล อย่างไรก็ตาม ความน่าเชื่อถือในระยะยาว ประสิทธิภาพเชิงความร้อน และอัตราความล้มเหลวที่ลดลงมักจะให้เหตุผลในการลงทุน โดยเฉพาะอย่างยิ่งในการใช้งานที่มีกำลังสูงหรือความถี่สูง
คำถามที่ 5: PCB เซรามิก DBC, AMB และ Thick Film แตกต่างกันอย่างไร
A5:บอร์ด DBC มีทองแดงที่เชื่อมติดกับเซรามิคโดยตรง ให้การนำความร้อนที่ดีเยี่ยมสำหรับอุปกรณ์ไฟฟ้า บอร์ด AMB ใช้เทคนิคการประสานเพื่อการเชื่อมต่อความร้อนและไฟฟ้าที่แข็งแกร่ง PCB เซรามิกฟิล์มหนาใช้กาวนำไฟฟ้าที่พิมพ์ออกมา เหมาะสำหรับวงจรขนาดกะทัดรัดและหลายชั้น
แฟนเวย์เชี่ยวชาญด้าน PCB เซรามิกประสิทธิภาพสูงที่ออกแบบมาเพื่ออุปกรณ์อิเล็กทรอนิกส์ขั้นสูง บริษัทผสมผสานวัสดุเซรามิกระดับพรีเมียมเข้ากับกระบวนการผลิตที่แม่นยำเพื่อให้มั่นใจถึงการจัดการความร้อนที่เหนือกว่า ความเสถียรของสัญญาณ และความน่าเชื่อถือทางกล ด้วยการนำเสนอโซลูชัน PCB เซรามิกแบบครบวงจร รวมถึงรุ่น DBC, AMB และ Thick Film ทำให้ Fanway ตอบสนองความต้องการที่หลากหลายของอุตสาหกรรมตั้งแต่ไฟ LED ไปจนถึงอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์
ด้วยประสบการณ์หลายทศวรรษและการเน้นด้านคุณภาพ Fanway รับประกันว่าบอร์ดทุกตัวสอดคล้องกับมาตรฐานสากล สนับสนุนลูกค้าในการบรรลุประสิทธิภาพการระบายความร้อนที่เหมาะสม อายุการใช้งานของอุปกรณ์ที่เพิ่มขึ้น และโซลูชันการออกแบบที่มีความหนาแน่นสูง หากมีข้อสงสัย การสนับสนุนทางเทคนิค หรือโซลูชัน PCB เซรามิกที่ปรับแต่งเองติดต่อเราวันนี้เพื่อสำรวจข้อเสนอที่เป็นนวัตกรรมของ Fanway และยกระดับการออกแบบอิเล็กทรอนิกส์ของคุณ
