การทดสอบ PCB เป็นระยะที่สำคัญในการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่ทำให้มั่นใจได้ว่าคุณภาพการทำงานและความน่าเชื่อถือของแผงวงจรพิมพ์(PCBs) การทดสอบสามารถค้นหาปัญหาได้ทันทีและช่วยให้นักออกแบบแก้ไขปัญหาได้อย่างรวดเร็วPCBการทดสอบเกี่ยวข้องกับการทดสอบบอร์ดเปล่าและการทดสอบบอร์ดประกอบ
การทดสอบ PCB เปลือยเปล่า
วัตถุประสงค์ของการทดสอบ PCB เพื่อตรวจสอบการเชื่อมต่อไฟฟ้าการแยกและข้อบกพร่องในการผลิต
วิธีการทดสอบ PCB รวมถึง:
การทดสอบความต่อเนื่อง (การทดสอบระยะสั้น): ตรวจสอบกางเกงขาสั้นที่ไม่ได้ตั้งใจ (เช่นการติดตามร่องรอยทองแดง)
การทดสอบการแยก (การทดสอบแบบเปิด): ไม่มั่นใจว่าไม่มีวงจรเปิด (ตัวแบ่ง) ในร่องรอย
การตรวจสอบออพติคอลอัตโนมัติ (AOI): ใช้กล้องเพื่อตรวจจับรอยขีดข่วนการเยื้องศูนย์หรือการแกะสลักข้อบกพร่อง
การทดสอบอิมพีแดนซ์: สำคัญสำหรับการออกแบบความเร็วสูง (เช่น RF, DDR) เพื่อให้แน่ใจว่าการติดตามความต้านทานตรงกับข้อกำหนด
การทดสอบบอร์ดประกอบ
1. ในการทดสอบวงจร (ICT): ICT เป็นการทดสอบออนไลน์อัตโนมัติเพื่อตรวจสอบส่วนประกอบกางเกงขาสั้นเปิดและค่า การทดสอบนี้สามารถหาสถานที่ที่ผิดพลาดได้อย่างแม่นยำช่วยให้คนงานสามารถจัดการกับปัญหา PCBA ได้อย่างง่ายดาย
2. การทดสอบโพรบการบิน: มันเป็นวิธีที่ประหยัดต้นทุนการทดสอบโพรบที่เคลื่อนไหวบนวงจรโดยไม่ต้องติดตั้งแบบกำหนดเอง เหมาะสำหรับข้อกำหนดการทดสอบที่แตกต่างกันผ่านการปรับเปลี่ยนซอฟต์แวร์

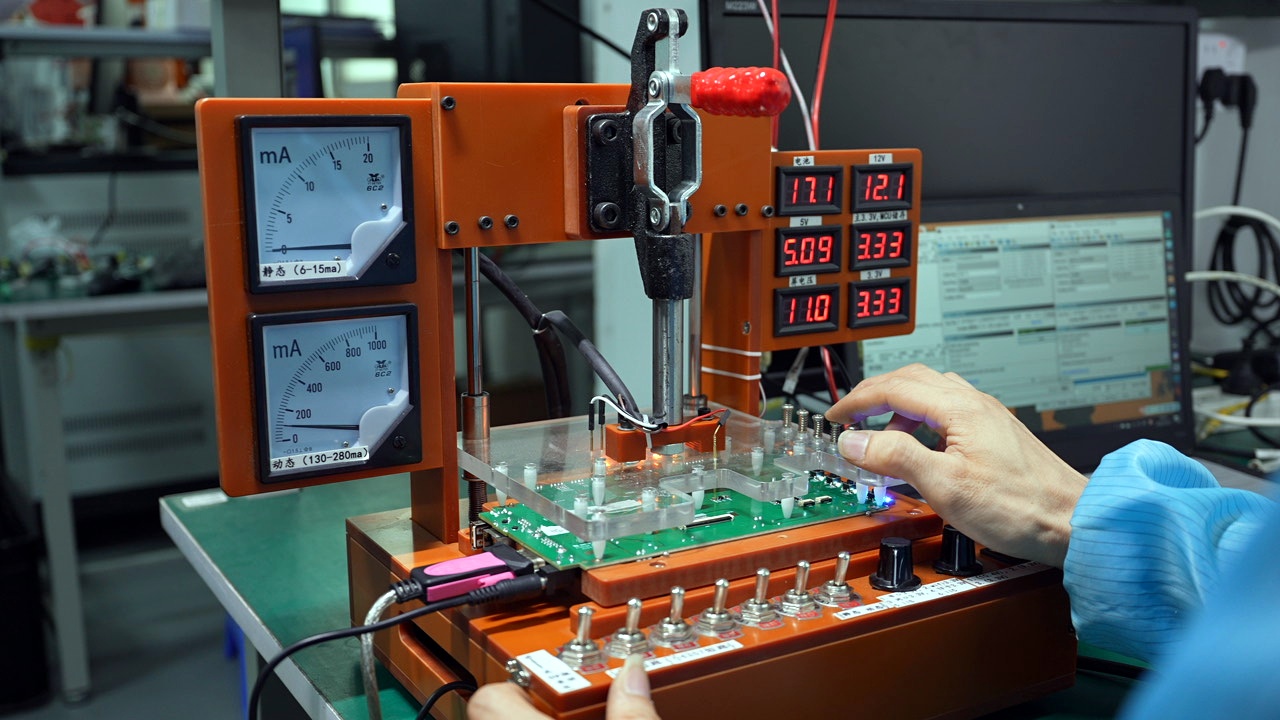

3. การทดสอบที่ใช้งานได้: ต้องใช้อุปกรณ์พิเศษและขั้นตอนการทดสอบที่กำหนดเองเพื่อตรวจสอบฟังก์ชั่นของ PCB
4. การตรวจสอบด้วยแสงอัตโนมัติ (AOI): การตรวจสอบ AOI ใช้กล้องเพื่อสแกนข้อต่อประสานและส่วนประกอบต่าง ๆ เช่นสะพาน, การเยื้องศูนย์และชิ้นส่วนที่หายไป
5.x-ray การทดสอบ: ใช้รังสีเอกซ์เพื่อตรวจสอบข้อต่อที่ซ่อนอยู่ (BGA, QFN), ช่องว่างหรือข้อบกพร่องในการประสาน
ไม่ว่าคุณจะใช้การทดสอบอุปกรณ์อิเล็กทรอนิกส์ประเภทใดมันจะนำประโยชน์มาสู่แผงวงจรพิมพ์ (PCB) การทดสอบในระหว่างขั้นตอนการออกแบบช่วยให้นักออกแบบหลีกเลี่ยงความผิดพลาดในการผลิตจำนวนมากลดต้นทุนลดวัฏจักรการพัฒนาที่สั้นลงและเพิ่มความเร็วในการผลิต การทดสอบที่ครอบคลุมทำให้มั่นใจได้ว่า PCBs เป็นไปตามข้อกำหนดด้านไฟฟ้าเครื่องกลและโครงสร้างทั้งหมดในขณะที่ปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์
การทดสอบ PCB เป็นสิ่งสำคัญสำหรับคุณภาพของผลิตภัณฑ์ ที่ Fanway เรานำเสนอโซลูชั่นการทดสอบที่หลากหลายรวมถึงการตรวจสอบส่วนประกอบการทดสอบที่กำหนดเอง ติดต่อเราวันนี้รับรายละเอียดเพิ่มเติม
-
