แผงวงจรพิมพ์(PCBs) เป็นกระดูกสันหลังที่เงียบของอุปกรณ์อิเล็กทรอนิกส์ในปัจจุบัน ไม่ว่าจะอยู่ในสมาร์ทโฟนระบบควบคุมยานยนต์เครื่องสแกนทางการแพทย์หรือโมดูลนำทางการบินและอวกาศ PCBs ให้รากฐานทางกายภาพและไฟฟ้าที่เชื่อมต่อส่วนประกอบทั้งหมด การทำความเข้าใจว่าพวกเขาทำงานอย่างไรเริ่มต้นด้วยการตระหนักถึงการเปลี่ยนแปลงที่พวกเขานำมาสู่เทคโนโลยี ก่อนที่ PCB จะทำการเดินสายด้วยตนเองด้วยการเชื่อมต่อแบบจุดต่อจุด วิธีนี้ไม่เพียง แต่มีแนวโน้มที่จะเกิดข้อผิดพลาด แต่ยัง จำกัด ได้ PCBS แก้ไขปัญหาเหล่านี้โดยนำเสนอโครงสร้างที่ได้มาตรฐานและเป็นชั้นที่ทำให้มั่นใจได้ว่าการออกแบบขนาดกะทัดรัดความน่าเชื่อถือและประสิทธิภาพการผลิตจำนวนมาก
ดังนั้นพวกเขาทำงานอย่างไร? ที่แกนกลางของพวกเขา PCBs มีวัตถุประสงค์หลักสามประการ:
การสนับสนุนเชิงกล- การรักษาความปลอดภัยส่วนประกอบในสถานที่
การเชื่อมต่อไฟฟ้า- การจัดหาเส้นทางนำไฟฟ้าสำหรับการไหลของปัจจุบัน
ความสมบูรณ์ของสัญญาณ- ตรวจสอบให้แน่ใจว่าสัญญาณอิเล็กทรอนิกส์เดินทางด้วยการสูญเสียหรือการรบกวนน้อยที่สุด

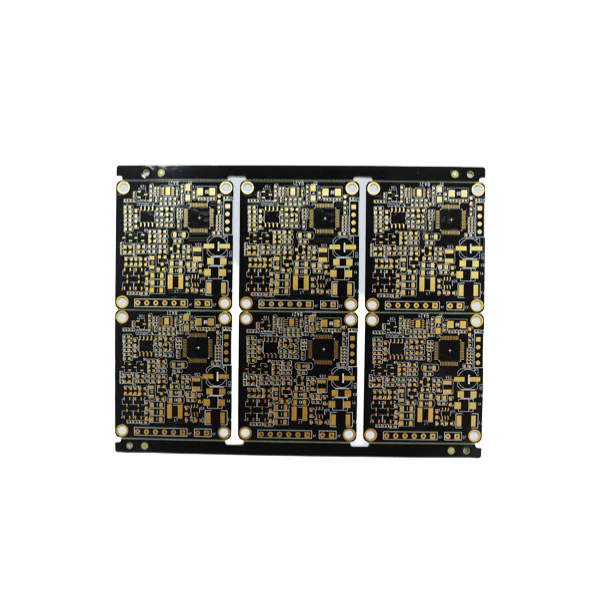

การก่อสร้างเกี่ยวข้องกับพื้นผิวโดยทั่วไปแล้วไฟเบอร์กลาส FR4 หรือวัสดุอื่น ๆ ที่ทำหน้าที่เป็นชั้นฉนวน ยิ่งไปกว่านั้นฟอยล์ทองแดงจะถูกลามิเนตแกะสลักเข้าไปในทางเดินและชุบด้วยการป้องกันการเสร็จสิ้น ผลลัพธ์ที่ได้คือบอร์ดที่ออกแบบอย่างพิถีพิถันซึ่งสามารถติดตั้งตัวต้านทานตัวเก็บประจุไมโครชิปและตัวเชื่อมต่อสามารถติดตั้งได้
PCBs สามารถเป็นด้านเดียวสองด้านหรือหลายชั้นขึ้นอยู่กับความซับซ้อนของการออกแบบ PCB หลายชั้น - บางครั้งถึงมากกว่า 40 ชั้น - เป็นสิ่งจำเป็นสำหรับการคำนวณขั้นสูงและอุปกรณ์โทรคมนาคมที่ความหนาแน่นของการกำหนดเส้นทางสัญญาณเป็นสิ่งสำคัญ พวกเขารวมสิ่งของต่าง ๆ(การเชื่อมต่อระหว่างกันในแนวตั้ง) ที่อนุญาตให้สัญญาณผ่านเลเยอร์ที่แตกต่างกันในขณะที่ยังคงความสมบูรณ์ของประสิทธิภาพ
การจัดการความร้อนเป็นอีกบทบาทที่สำคัญของ PCB โดยการออกแบบความร้อน vias, อ่างล้างมือความร้อนหรือเททองแดงพิเศษผู้ผลิตให้แน่ใจว่าส่วนประกอบที่ละเอียดอ่อนยังคงอยู่ในอุณหภูมิการทำงานที่ปลอดภัย หากไม่มีข้อควรพิจารณาในการออกแบบความเสี่ยงของความล้มเหลวของระบบจะเพิ่มขึ้นอย่างมีนัยสำคัญ
อุตสาหกรรมพึ่งพา PCB ประเภทต่าง ๆ ที่เหมาะกับแอปพลิเคชันเฉพาะ การทำความเข้าใจว่าฟังก์ชั่นการเปลี่ยนแปลงเหล่านี้ให้ข้อมูลเชิงลึกเกี่ยวกับสาเหตุที่ PCBs ยังคงขาดไม่ได้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์ทั่วโลก
PCBs เดี่ยว: นี่เป็นประเภทที่ง่ายที่สุดโดยมีแทร็กทองแดงอยู่ด้านเดียวของบอร์ด พวกเขามีประสิทธิภาพและใช้กันอย่างแพร่หลายในเครื่องคิดเลขวิทยุและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่เรียบง่าย
PCB สองด้าน: มีแทร็กทองแดงทั้งสองด้านพวกเขาอนุญาตให้ออกแบบวงจรที่ซับซ้อนมากขึ้น ส่วนประกอบสามารถติดตั้งทั้งสองด้านเพิ่มความหนาแน่น
PCB หลายชั้น: ประกอบด้วยทองแดงนำไฟฟ้าสามชั้นขึ้นไปบอร์ดเหล่านี้จัดการแอพพลิเคชั่นที่ซับซ้อนสูง สมาร์ทโฟนอุปกรณ์การแพทย์ขั้นสูงและอุปกรณ์อิเล็กทรอนิกส์การบินและอวกาศมักจะพึ่งพาสิ่งเหล่านี้
PCB ที่เข้มงวด: สร้างขึ้นบนพื้นผิวที่เป็นของแข็งพวกเขามีความเสถียรและความทนทานทำให้พวกเขาพบได้ทั่วไปในอุปกรณ์อิเล็กทรอนิกส์ส่วนใหญ่
PCB ที่ยืดหยุ่น: สร้างขึ้นโดยใช้วัสดุที่โค้งงอได้เช่น polyimide พวกเขาสามารถบิดและพับได้เหมาะสำหรับอุปกรณ์สวมใส่และอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัด
PCBs แข็ง-Flex: ไฮบริดที่รวมพื้นที่ที่เข้มงวดและยืดหยุ่นนำเสนอความเสถียรของโครงสร้างและความยืดหยุ่นในการออกแบบพร้อมกัน
PCBs ความถี่สูง: ทำด้วยวัสดุพิเศษพวกเขามั่นใจได้ถึงความแม่นยำของสัญญาณสำหรับการใช้งานเช่นการสื่อสารโทรคมนาคมและระบบเรดาร์
เพื่อเน้นพารามิเตอร์ผลิตภัณฑ์ระดับมืออาชีพอย่างชัดเจนนี่คือตารางสรุป:
| พารามิเตอร์ | ช่วง/ข้อกำหนดทั่วไป | ตัวอย่างแอปพลิเคชัน |
|---|---|---|
| วัสดุฐาน | FR4, Polyimide, CEM-1, Rogers | อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, ยานยนต์, อุปกรณ์ RF |
| ความหนาของทองแดง | 0.5 ออนซ์ - 6 ออนซ์ | บอร์ดพลังงานการควบคุมอุตสาหกรรม |
| จำนวนเลเยอร์ | 1 - 40+ | จากของเล่นถึงซูเปอร์คอมพิวเตอร์ |
| พื้นผิวเสร็จสิ้น | Hasl, Enig, OSP, Immersion Silver, Immersion Tin | ปรับปรุงความสามารถในการบัดกรีความต้านทานการกัดกร่อน |
| ความกว้าง/ระยะห่างขั้นต่ำ | 2 - 4 ล้าน (การออกแบบขั้นสูงต่ำกว่า 2 ล้าน) | อุปกรณ์เชื่อมต่อระหว่างกันที่มีความหนาแน่นสูง (HDI) |
| อุณหภูมิการทำงาน | -55 ° C ถึง +150 ° C (การออกแบบพิเศษสูงถึง 200 ° C +) | การบินและอวกาศ, ทหาร, การควบคุมอุตสาหกรรม |
| ค่าคงที่อิเล็กทริก (DK) | 2.2 - 4.5 ขึ้นอยู่กับวัสดุ | การส่งสัญญาณความถี่สูง |
| การนำความร้อน | 0.25 - 2.0 W/MK (ขึ้นอยู่กับสารตั้งต้น) | วงจรที่ไวต่อความร้อน |
พารามิเตอร์เหล่านี้กำหนดประสิทธิภาพความทนทานและความน่าเชื่อถือของ PCB แต่ละตัว ผู้ผลิตเลือกข้อกำหนดอย่างระมัดระวังตามข้อกำหนดการใช้งานปลายทาง ตัวอย่างเช่น ECU PCB ยานยนต์ต้องการความต้านทานความร้อนที่สูงขึ้นและความทนทานต่อการสั่นสะเทือนเมื่อเทียบกับบอร์ดไฟ LED ของครัวเรือนอย่างง่าย
ความน่าเชื่อถือของแผงวงจรที่พิมพ์ไม่เพียง แต่ขึ้นอยู่กับการออกแบบ แต่ยังรวมถึงกระบวนการผลิตที่แม่นยำ PCB ที่มีคุณภาพสูงต้องการการยึดมั่นอย่างเข้มงวดกับมาตรฐานสากลเช่น IPC-A-600 (การยอมรับของบอร์ดพิมพ์) โดยทั่วไปกระบวนการจะรวมถึงขั้นตอนต่อไปนี้:
ออกแบบและเลย์เอาต์- วิศวกรสร้างแผนผังและแปลเป็นไฟล์ Gerber ซึ่งกำหนดรูปแบบทองแดงหลุมเจาะและมาสก์ประสาน
การเตรียมสารตั้งต้น- วัสดุ FR4 หรือที่เลือกจะถูกตัดและลามิเนตด้วยฟอยล์ทองแดง
การถ่ายโอนภาพและการแกะสลัก- รูปแบบวงจรถูกพิมพ์และทองแดงที่ไม่พึงประสงค์ถูกจารึกไว้ออกไปโดยออกจากเส้นทางนำไฟฟ้า
การขุดเจาะและชุบ- หลุมถูกเจาะเพื่อนำไปสู่ vias และส่วนประกอบส่วนประกอบจากนั้นชุบเพื่อให้แน่ใจว่าค่าการนำไฟฟ้า
แอปพลิเคชันมาสก์ประสาน- มีการใช้ชั้นโพลิเมอร์ป้องกันการร่องรอยของฉนวนและป้องกันการเชื่อมต่อบัดกรี
พื้นผิวเสร็จสิ้น- HASL (การปรับระดับบัดกรีอากาศร้อน), Enig (Electroless Nickel Immersion Gold) หรือการตกแต่งอื่น ๆ จะถูกนำไปใช้เพื่อปรับปรุงความสามารถในการบัดกรี
การพิมพ์ซิลค์สกรีน- มีการเพิ่มเครื่องหมายอ้างอิงโลโก้และฉลาก
การทดสอบไฟฟ้า-โพรบบินหรือการทดสอบตามการติดตั้งทำให้มั่นใจได้ว่าการเชื่อมต่อทั้งหมดนั้นถูกต้องและไม่มีกางเกงขาสั้นหรือวงจรเปิด
การตรวจสอบและบรรจุภัณฑ์ขั้นสุดท้าย- บอร์ดได้รับการตรวจสอบทางสายตาวัดและบรรจุตามความต้องการของลูกค้า
ความน่าเชื่อถือมีความเข้มแข็งมากขึ้นโดยเทคนิคต่าง ๆ เช่น:
การควบคุมความต้านทานสำหรับวงจรดิจิตอลความเร็วสูง
แผ่นรองรับความร้อนเพื่อเพิ่มประสิทธิภาพการบัดกรี
เทคโนโลยี Microviaสำหรับ HDI PCBs ขนาดกะทัดรัด
การเคลือบที่สอดคล้องกันสำหรับความชื้นและความต้านทานต่อฝุ่น
ผู้ผลิตทั่วโลกยังใช้ระบบการจัดการคุณภาพเช่น ISO 9001, ISO/TS 16949 (ยานยนต์) และ AS9100 (การบินและอวกาศ) สิ่งเหล่านี้ทำให้มั่นใจได้ว่าประสิทธิภาพและการปฏิบัติตามอุตสาหกรรมที่ต้องการ
อนาคตของ PCBs ยังคงพัฒนาอย่างต่อเนื่องกับแนวโน้มทางเทคโนโลยีอย่างรวดเร็ว แอปพลิเคชันที่เกิดขึ้นใหม่ใน5G, อุปกรณ์ที่ขับเคลื่อนด้วย AI, ยานพาหนะไฟฟ้าและ IoTบอร์ดอุปสงค์ที่บางลงเร็วขึ้นและทนทานมากขึ้น นวัตกรรมรวมถึง:
HDI (การเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูง) PCBS: อนุญาตให้ส่วนประกอบมากขึ้นในพื้นที่ขนาดเล็กเปิดใช้งานสมาร์ทโฟนและเทคโนโลยีที่สวมใส่ได้
ส่วนประกอบที่ฝังอยู่: การรวมส่วนประกอบแบบพาสซีฟและแอคทีฟโดยตรงภายในเลเยอร์ PCB สำหรับการประหยัดพื้นที่
Metal Core PCBS: การใช้ฐานอลูมิเนียมหรือทองแดงเพื่อเพิ่มความร้อนในแสงไฟ LED และอุปกรณ์อิเล็กทรอนิกส์พลังงาน
พื้นผิวที่ย่อยสลายได้ทางชีวภาพ: การตอบสนองต่อความกังวลด้านความยั่งยืน PCB ที่เป็นมิตรกับสิ่งแวดล้อมกำลังได้รับความสนใจ
PCB ที่พิมพ์ 3D: นำเสนอต้นแบบที่ยืดหยุ่นและรูปทรงเรขาคณิตที่กำหนดเอง
ในขณะที่อุตสาหกรรมต้องการความถี่ที่สูงขึ้นความเร็วที่เร็วขึ้นและประสิทธิภาพการใช้พลังงานที่ดีขึ้นเทคโนโลยี PCB ยังคงปรับตัวต่อไป ตัวอย่างเช่นอุปกรณ์อิเล็กทรอนิกส์ยานยนต์ต้องการบอร์ดมากขึ้นที่สามารถทนต่อการสั่นสะเทือนสูงช่วงอุณหภูมิกว้างและการควบคุมสัญญาณรบกวนทางแม่เหล็กไฟฟ้า อุปกรณ์การแพทย์พึ่งพา PCB ขนาดเล็กที่รักษาความน่าเชื่อถือสูงในอุปกรณ์ช่วยชีวิต บริษัท โทรคมนาคมลงทุนใน PCB ความถี่สูงเพื่อให้แน่ใจว่าการสูญเสียสัญญาณน้อยที่สุดในสถานีฐาน 5G
ผลกระทบของนวัตกรรมเหล่านี้ลึกซึ้ง: การเชื่อมต่อที่ดีขึ้นการขนส่งที่ปลอดภัยกว่าการดูแลสุขภาพขั้นสูงและการใช้พลังงานที่มีประสิทธิภาพมากขึ้น ในสาระสำคัญวิวัฒนาการของแผงวงจรพิมพ์มีผลโดยตรงต่ออนาคตของโครงสร้างพื้นฐานเทคโนโลยีระดับโลก
Q1: แผงวงจรพิมพ์ยาวแค่ไหน?
PCB คุณภาพสูงสามารถอยู่ได้ทุกที่ตั้งแต่ 10 ถึง 20 ปีขึ้นอยู่กับเงื่อนไขการใช้งานการเลือกวัสดุและการจัดการความร้อน PCBs อุตสาหกรรมและการบินและอวกาศที่ได้รับการออกแบบมาพร้อมกับข้อกำหนดที่เข้มงวดยิ่งขึ้นอาจใช้เวลานานกว่าด้วยการบำรุงรักษาที่เหมาะสม
Q2: ฉันจะเลือก PCB ที่เหมาะสมสำหรับแอปพลิเคชันของฉันได้อย่างไร?
การเลือก PCB ที่เหมาะสมเกี่ยวข้องกับการประเมินสภาพแวดล้อมการทำงานความต้องการพลังงานความเร็วสัญญาณและข้อ จำกัด การออกแบบทางกายภาพ ตัวอย่างเช่น PCB ที่ยืดหยุ่นเหมาะสำหรับอุปกรณ์ที่สวมใส่ได้ในขณะที่บอร์ดแข็งหลายชั้นจะดีกว่าสำหรับระบบประมวลผลข้อมูลความเร็วสูง การให้คำปรึกษากับผู้ผลิตที่มีประสบการณ์ทำให้มั่นใจได้ว่าวัสดุและตัวเลือกการออกแบบที่ดีที่สุด
แผงวงจรที่พิมพ์ออกมาเป็นพลังที่ซ่อนอยู่เบื้องหลังเทคโนโลยีที่ทันสมัยเพื่อให้แน่ใจว่าอุปกรณ์ยังคงใช้งานได้เชื่อถือได้และมีประสิทธิภาพ จากการออกแบบชั้นเดียวขั้นพื้นฐานของอุปกรณ์สำหรับผู้บริโภคไปจนถึงโครงสร้างหลายชั้นที่ซับซ้อนในอุปกรณ์การบินและอวกาศและการแพทย์ PCBs ยังคงพัฒนาและปรับให้เข้ากับความท้าทายใหม่ ๆ
ที่ช่องทางเรารวมเทคโนโลยีขั้นสูงมาตรฐานคุณภาพที่เข้มงวดและความเชี่ยวชาญในอุตสาหกรรมเพื่อส่งมอบ PCB ที่ตอบสนองความต้องการระดับโลกที่หลากหลาย หากคุณกำลังมองหาพันธมิตรที่เชื่อถือได้เพื่อสนับสนุนความต้องการด้านการผลิตอุปกรณ์อิเล็กทรอนิกส์ของคุณติดต่อเราวันนี้และค้นพบว่าเราสามารถเพิ่มพลังให้กับนวัตกรรมของคุณได้อย่างไร
