การทดสอบ PCBเป็นระยะที่สำคัญในการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่ทำให้มั่นใจได้ว่าคุณภาพการทำงานและความน่าเชื่อถือของแผงวงจรพิมพ์(PCBs) การทดสอบสามารถค้นหาปัญหาได้ทันทีและช่วยให้นักออกแบบแก้ไขปัญหาได้อย่างรวดเร็ว การทดสอบ PCB เกี่ยวข้องกับการทดสอบบอร์ดเปลือยและการทดสอบบอร์ดประกอบ

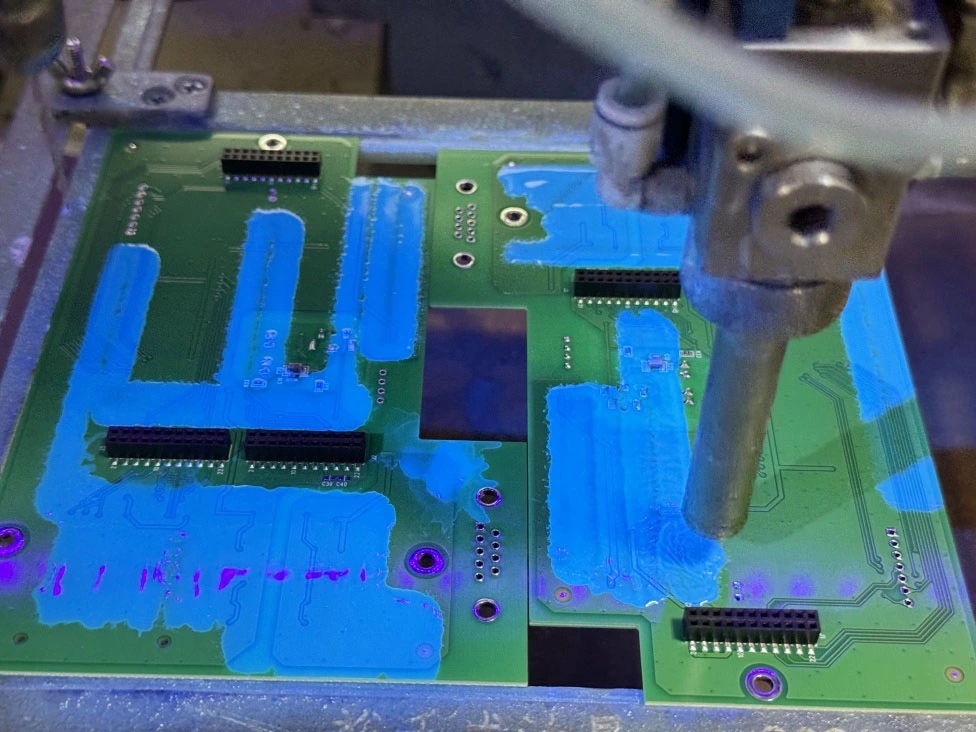

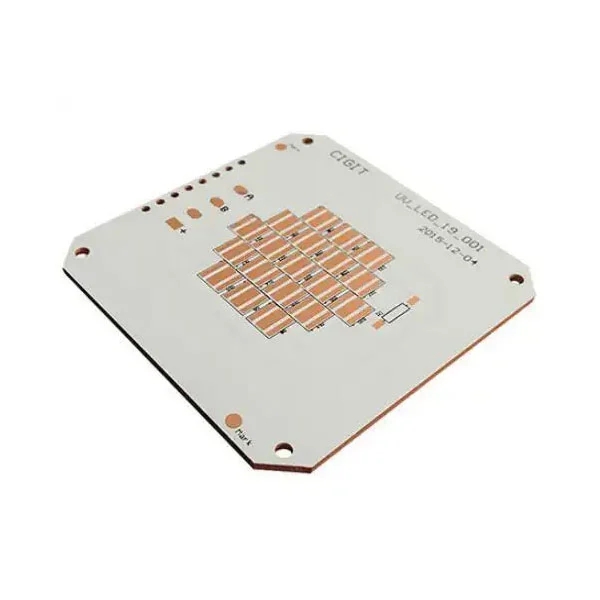

การทดสอบ PCB เปลือยเปล่า
จุดประสงค์ของการทดสอบ PCBเพื่อตรวจสอบการเชื่อมต่อไฟฟ้าการแยกและข้อบกพร่องในการผลิต
วิธีการทดสอบ PCB รวมถึง:
การทดสอบความต่อเนื่อง (การทดสอบระยะสั้น):ตรวจสอบกางเกงขาสั้นที่ไม่ได้ตั้งใจ (เช่นร่องรอยทองแดงสัมผัส)
การทดสอบการแยก (การทดสอบแบบเปิด):ทำให้แน่ใจว่าไม่มีวงจรเปิด (ตัวแบ่ง) ในร่องรอย
การตรวจสอบแสงอัตโนมัติ (AOI):ใช้กล้องเพื่อตรวจจับรอยขีดข่วนการเยื้องศูนย์หรือการแกะสลักข้อบกพร่อง
การทดสอบความต้านทาน:สำคัญสำหรับการออกแบบความเร็วสูง (เช่น RF, DDR) เพื่อให้แน่ใจว่าการติดตามความต้านทานตรงกับข้อกำหนด

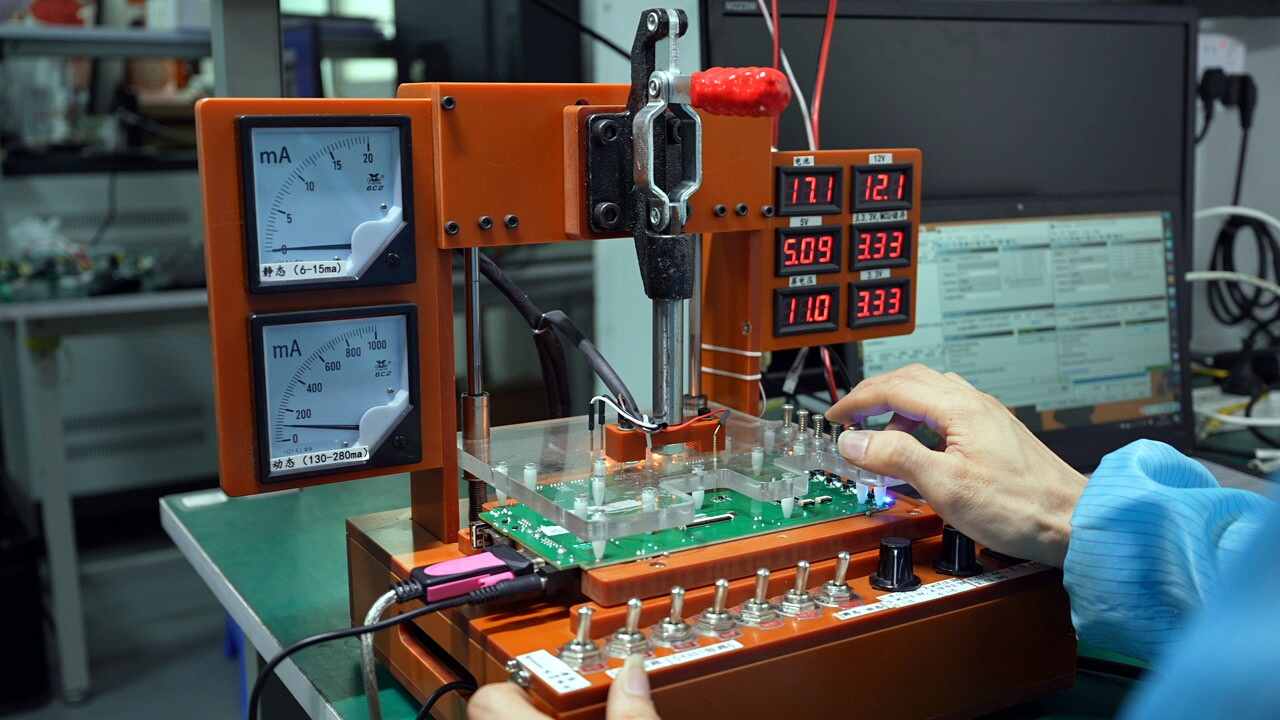

การทดสอบบอร์ดประกอบ
1.การทดสอบในวงจร (ICT):ICT เป็นการทดสอบออนไลน์อัตโนมัติเพื่อตรวจสอบส่วนประกอบกางเกงขาสั้นเปิดและค่า การทดสอบนี้สามารถหาสถานที่ที่ผิดพลาดได้อย่างแม่นยำช่วยให้คนงานสามารถจัดการกับปัญหา PCBA ได้อย่างง่ายดาย
2.การทดสอบโพรบบิน:มันเป็นวิธีที่คุ้มค่าการทดสอบโพรบที่เคลื่อนไหวบนวงจรโดยไม่ต้องติดตั้งแบบกำหนดเอง เหมาะสำหรับข้อกำหนดการทดสอบที่แตกต่างกันผ่านการปรับเปลี่ยนซอฟต์แวร์
3.การทดสอบการทำงาน:ต้องใช้อุปกรณ์พิเศษและขั้นตอนการทดสอบที่กำหนดเองเพื่อตรวจสอบฟังก์ชั่นของ PCB
4.การตรวจสอบแสงอัตโนมัติ (AOI):การตรวจสอบ AOI ใช้กล้องในการสแกนข้อต่อและส่วนประกอบข้อบกพร่องเช่นสะพานการเยื้องศูนย์และชิ้นส่วนที่หายไป
5.การทดสอบเอ็กซ์เรย์:ใช้รังสีเอกซ์เพื่อตรวจสอบข้อต่อที่ซ่อนอยู่ (BGA, QFN), ช่องว่างหรือข้อบกพร่องในการประสาน
ไม่ว่าคุณจะใช้การทดสอบอุปกรณ์อิเล็กทรอนิกส์ประเภทใดมันจะนำประโยชน์มาสู่แผงวงจรพิมพ์ (PCB) การทดสอบในระหว่างขั้นตอนการออกแบบช่วยให้นักออกแบบหลีกเลี่ยงความผิดพลาดในการผลิตจำนวนมากลดต้นทุนลดวัฏจักรการพัฒนาที่สั้นลงและเพิ่มความเร็วในการผลิต การทดสอบที่ครอบคลุมทำให้มั่นใจได้ว่า PCBs เป็นไปตามข้อกำหนดด้านไฟฟ้าเครื่องกลและโครงสร้างทั้งหมดในขณะที่ปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์
